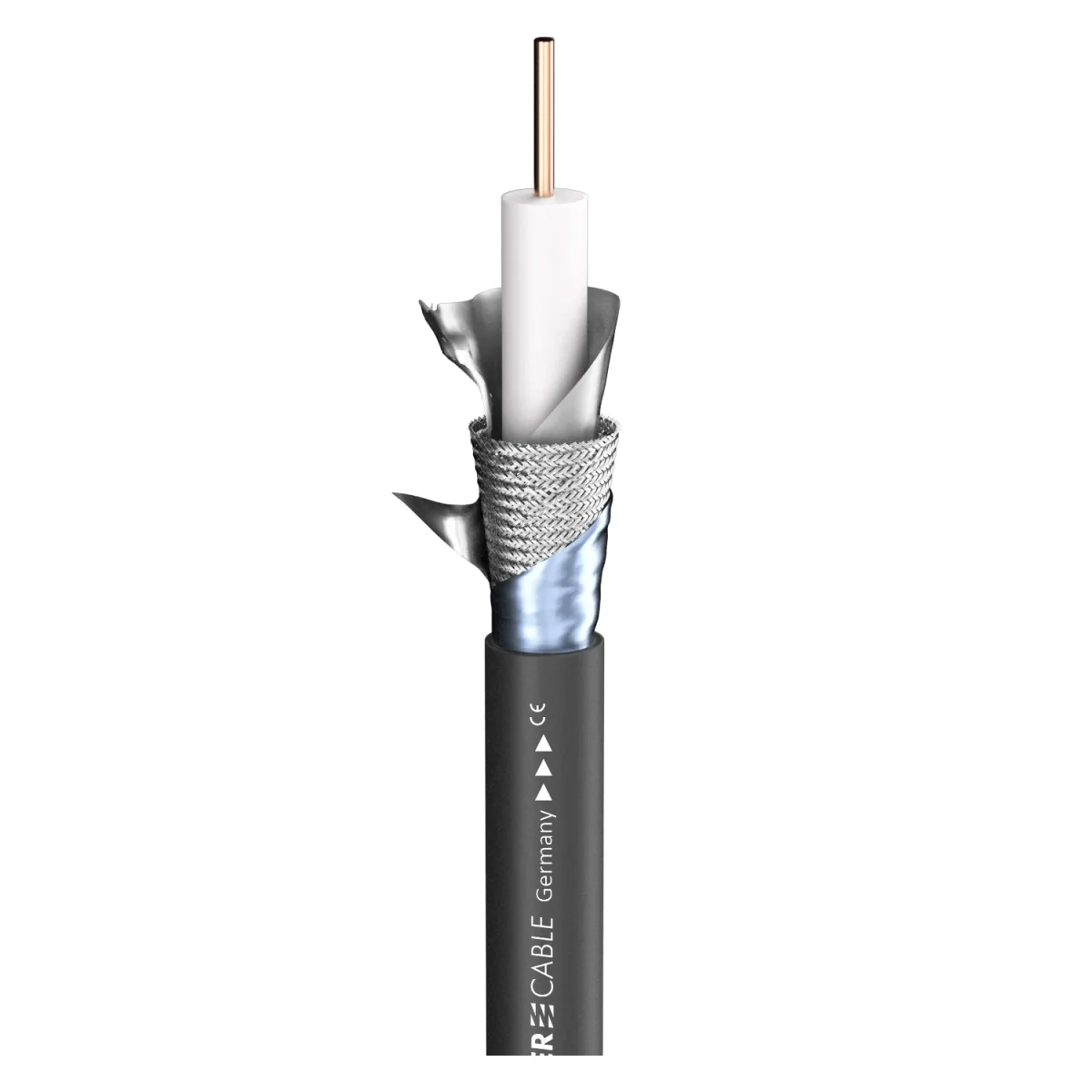

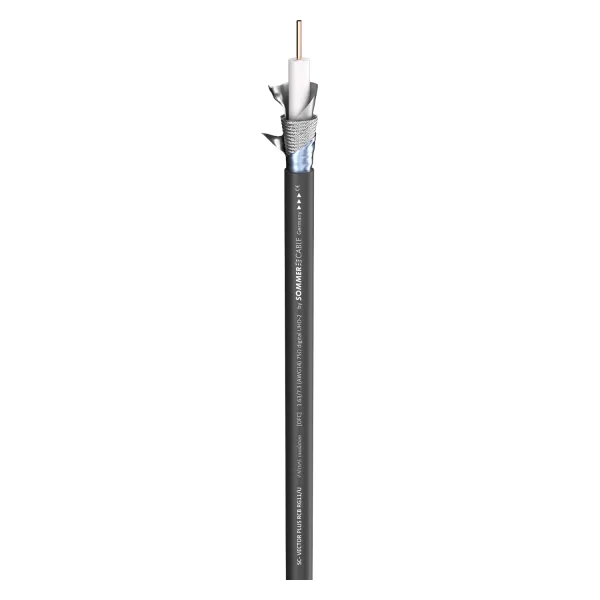

4K UHD RG11-Koaxialkabel schwarz 12G

Simultanübersetzer...sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 10…

EAN/GTIN	4049371469081
Hersteller-Nr.	600-0281
Hersteller	Sommer cable

Simultanübersetzer...

sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 1080p gleichzeitig zusätzliche Daten, wie 16 bildsynchrone digitale Audiokanäle(AES-3 nach SMPTE 272M und 299M), Timecode-Steuerdaten und Fehlerprüfpakete eingebettet (embedded) werden. Das spart zusätzliche Audio- bzw. Steuerleitungen. Für die großen Bandbreiten von 3G-SDI (2,97 Gbit/s nach SMPTE 424M) ist unsere 3G-SDI-Kabelserie das optimale Transportmittel. Superniedrige Dämpfungswerte von unter 30 dB @ 2,97 Gbit/s werden durch den großen 1.6er-OFC-Innenleiter mit einer speziellen gasgeschäumten Skin-Foam-Skin-Isolation und doppelter Abschirmung erreicht. Die Massivdrahtversion ist ideal für professionelle, medientechnische Installationen in Fernsehstudios und Ü-Wägen, während die trommelbare Litzenversion ihre flexiblen Vorteile bei mobilen Übertragungen ausspielt.

Vorteile:

Hohe Lebensdauer durch alterungsbeständige Ummantelung
Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken

Anwendung:

Digitale UHD-SDI-Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
Mobile UHD-SDI Groß-Übertragungen
Professionelle, medientechnische Festinstallation nach 6G-Standard

Anwendung	Videokabel
Farbe	schwarz
Mantelmaterial	PE
Mantel Ø [mm]	10,10
Mantel Ø ["]	0.3976
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter Ø (video) [mm]	1,65
Innenleiter Ø (video) ["]	0.065
AWG (video)	14
Abschirmung	AL-Folie + Cu-Geflecht, verzinnt + 2. AL-Folie
Bedeckung, opt. [%]	100
Leiterisolationsmaterial	Gas-injected Foam / Skin-PE
Leiterisolation Ø [mm]	7,20
Leiterisolation Ø ["]	0.2835
Leiterisolation Ø (video) [mm]	7,20
Leiterisolation Ø (video) ["]	0.2835
Gewicht bei 1 m [g]	87.49
Gewicht bei 1000 ft [lbs]	87.4791
Brandlast je m [kWh]	0,36
Bauform	rund
Verkürzungsfaktor	0.84
Temperatur min. [°C]	-40
Temperatur max. [°C]	75
RG-Typ	RG11/U
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	252
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	826.7717
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	172
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	564.3045
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	116
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	380,5774
Breite [mm]	10,1
Breite ["]	0.3976
Höhe [mm]	10,1
Höhe ["]	0.3976
Kapazität Ader/Schirm bei 1m (video) [pF]	53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.1544
Dämpfung bei 200 MHz (100m & 20° C) [dB]	5.4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.6459
Dämpfung bei 470 MHz (100m & 20° C) [dB]	8.6
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.6213
Dämpfung bei 862 MHz (100m & 20° C) [dB]	11,9
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.6271
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	12.9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.9319
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	16.2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.9378
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	17.8
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.4254
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	19.5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.9436
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	23.5
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.1628
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	36.2
Dämpfung bei 9000 MHz (100m & 20° C) [dB]	44
Dämpfung bei 12000 MHz (100m & 20° C) [dB]	53,8
Wellenwiderstand [Ω]	75
Schirmwiderstand bei 1 km [Ω]	4.4
Schirmwiderstand bei 1000 ft. [Ω]	1.3411
Alte Artikelnummer	999-0001-511
