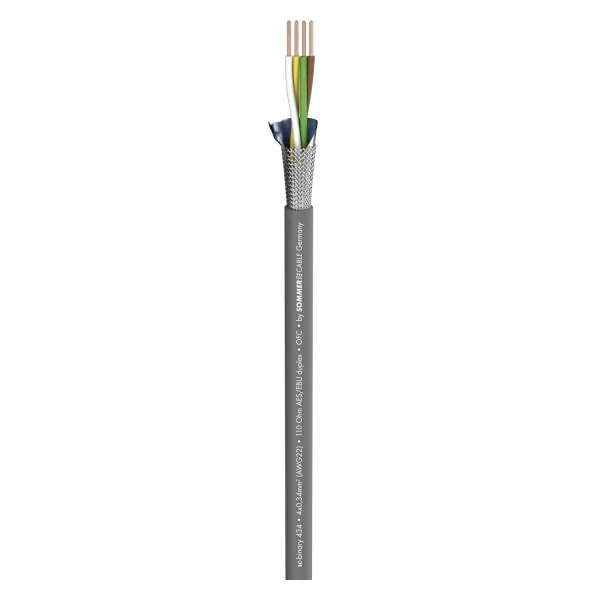

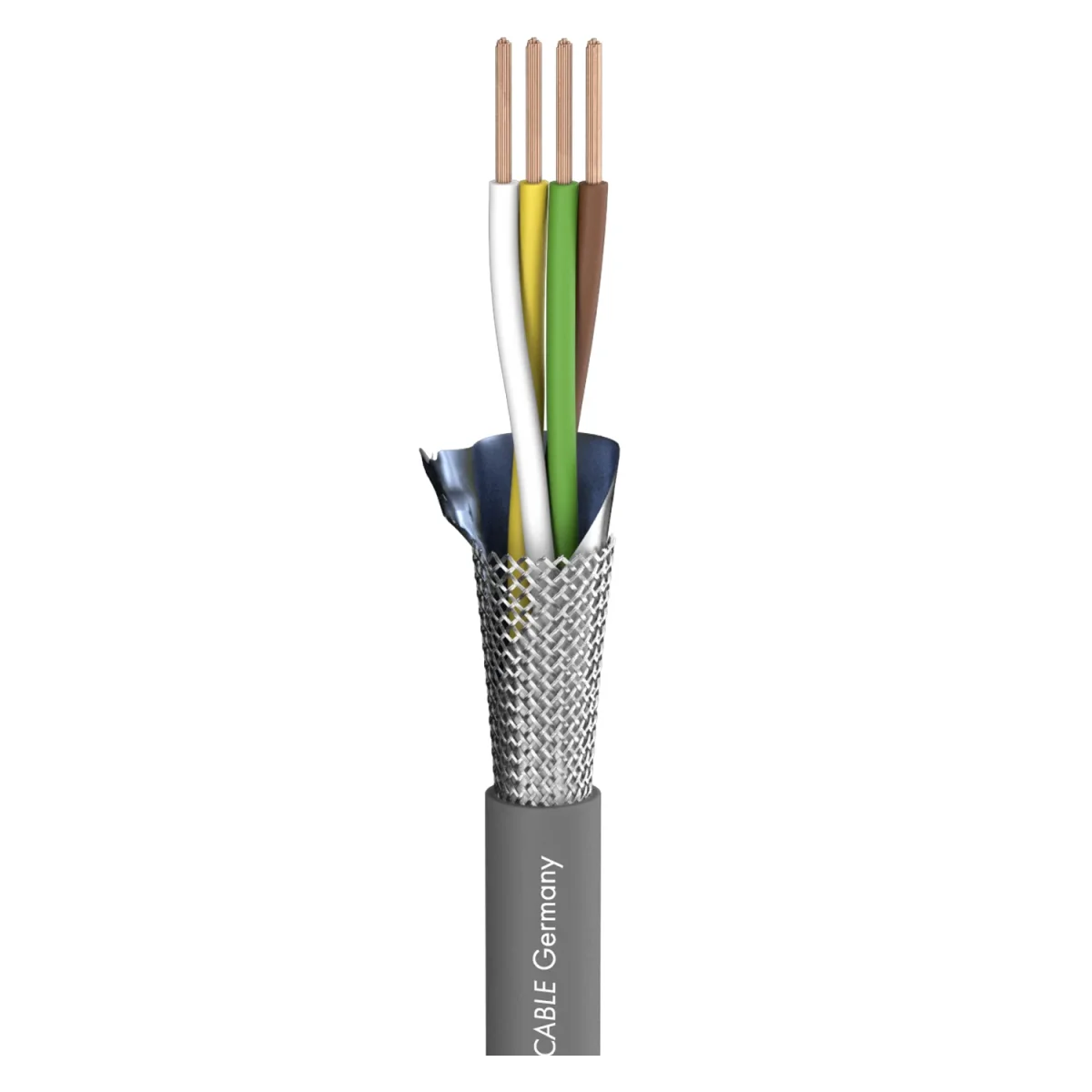

BINARY 434 DMX-Kabel 4-adrig/ gr

DMX Binary 434 DMX512; 4 x 0,34 mm²; PVC Ø 7,00 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Bühne / live, Mobiler Einsatz outdoor / indoor, Studio / Broadcast, Installation, ELA 100 V

EAN/GTIN	4049371002394
Hersteller-Nr.	540-0056
Hersteller	Sommer cable

Einmal hin und einmal her...

rundherum, das ist nicht schwer. Wenn Daten hin und her gehen müssen, dann sollte ein digitales Kabel mit einem Rückmeldekanal verwendet werden. Der Wellenwiderstand ist auch bei diesem Kabel mit 110 Ω vorgegeben. Von den 4 Adern sind 2 für die Rückmeldefunktion verantwortlich. Der robuste Außenmantel ist für die Außeninstallation und die Festverlegung geeignet.

Farbcodierung nach DIN 47100.

Durch die doppelte Schirmung (AL/PT-Folie + Cu-Geflecht) und die Aderncodierung entspricht es den allgemein gültigen Vorschriften (VDE 0812/VDE 0207). Üertragungsgeschwindigkeit 256 Kbs nach EIA 485 Standard.

Vorteile:

Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
Hervorragend geschützt gegen elektrische Einstreuung (Cu-Geflecht + AL/PT-Folie)
Extrem robust durch die zähe Ummantelung

Anwendung:

Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
Verbindung von digitalen Steuerungen und Geräten aller Art

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	DMX
Farbe	grau
Signalübertragung	symmetrisch

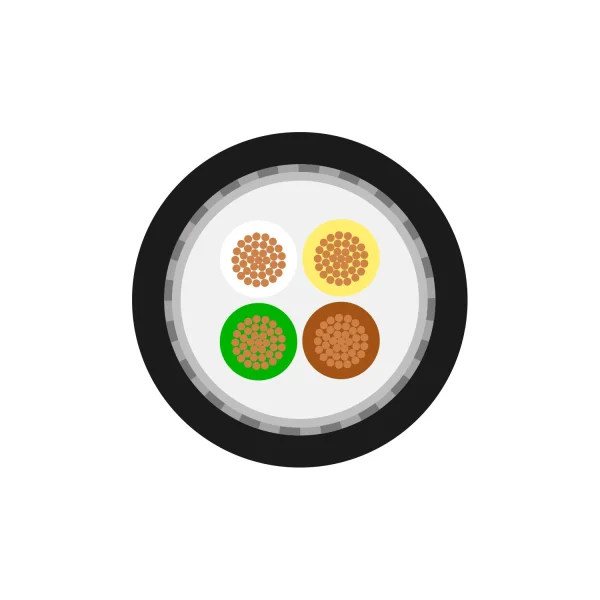

Aufbau	[2(2LI2YS0,34mm²)(ST)]CY
Mantelmaterial	PVC
Mantel Ø [mm]	7.00
Mantel Ø ["]	0.2756
Kanalanzahl (AES/EBU, DMX)	1
Innenleiter	4
Innenleiter (AES/EBU, DMX)	4
Innenleiter (AES/EBU, DMX) [mm²]	0,34
Innenleiter (AES/EBU, DMX) [sqin]	0.0005
Innenleiter Ø (AES/EBU, DMX) [mm]	0,66
Innenleiter Ø (AES/EBU, DMX) ["]	0.026
AWG (AES/EBU, DMX)	22
Abschirmung	Cu-Kreuzgeflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (AES/EBU, DMX)	7
Cu-Litze Ø (AES/EBU, DMX) [mm]	0,25
Cu-Litze Ø (AES/EBU, DMX) ["]	0.0098
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	1,70
Leiterisolation Ø ["]	0.0669
Gewicht bei 1 m [g]	65
Gewicht bei 1000 ft [lbs]	43.7395
Brandlast je m [kWh]	0,22
Bauform	rund
Aufmachung, VPE	100 m Rolle
Temperatur min. [°C]	-25
Temperatur max. [°C]	70, 80
Breite [mm]	7
Breite ["]	0.2756
Höhe [mm]	7
Höhe ["]	0.2756
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	58, 65
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	17.6784, 19.812
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	100
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	30.48
Wellenwiderstand [Ω]	110
Isolationswiderstand bei 1 km [GΩ]	1, 5
Isolationswiderstand bei 1000 feet [GΩ]	0.3048, 1.524
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ]	1, 5
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ]	0.3048, 1.524
Leiterwiderstand bei 1 km [Ω]	53, 57,5
Leiterwiderstand bei 1000 ft. [Ω]	16.1544, 17.526
Schirmwiderstand bei 1 km [Ω]	15
Schirmwiderstand bei 1000 ft. [Ω]	4.572
CPR-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

3,07 €

inkl. USt: 3,65 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1500 Stück verfügbar

Lieferzeit: ca. 3 Tage
