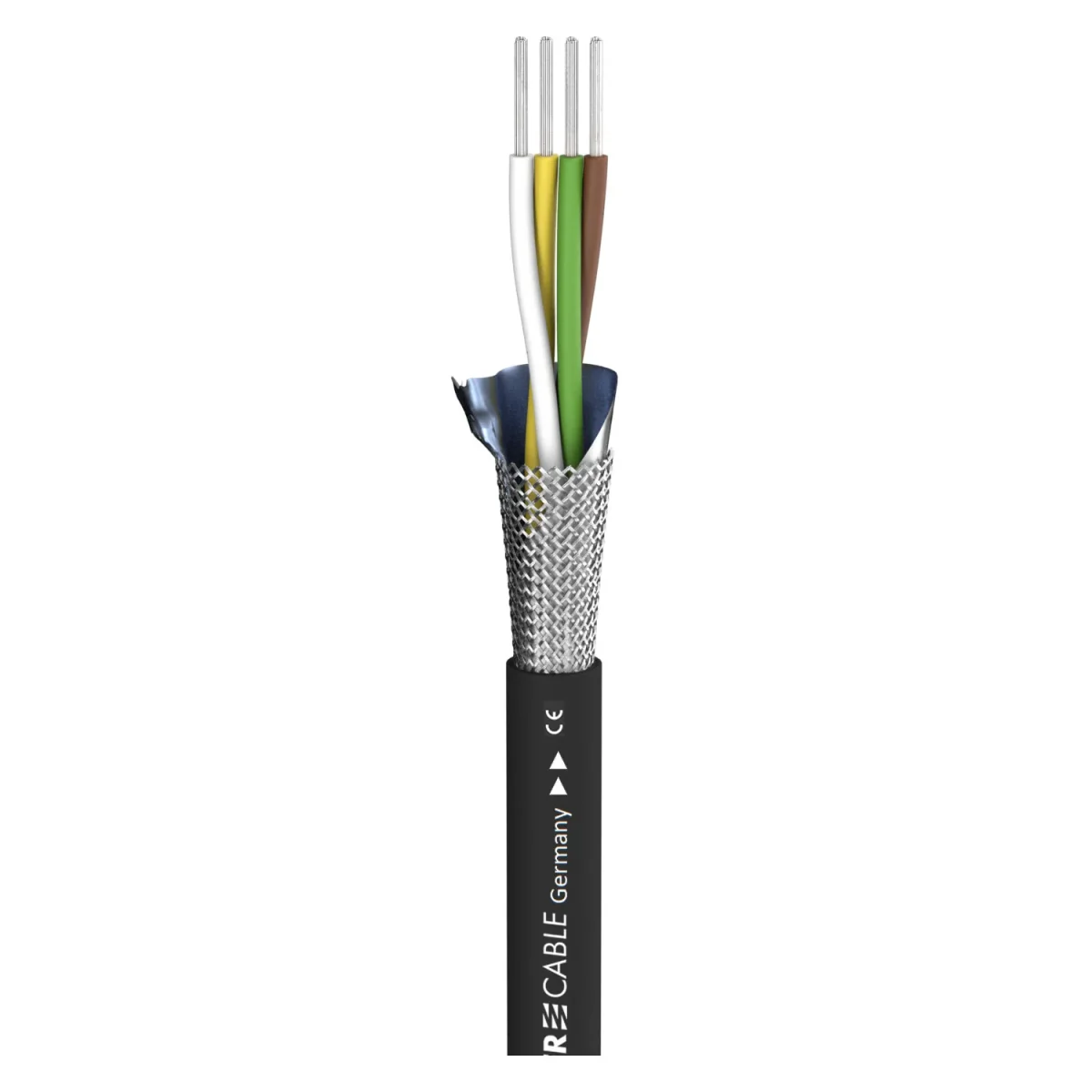

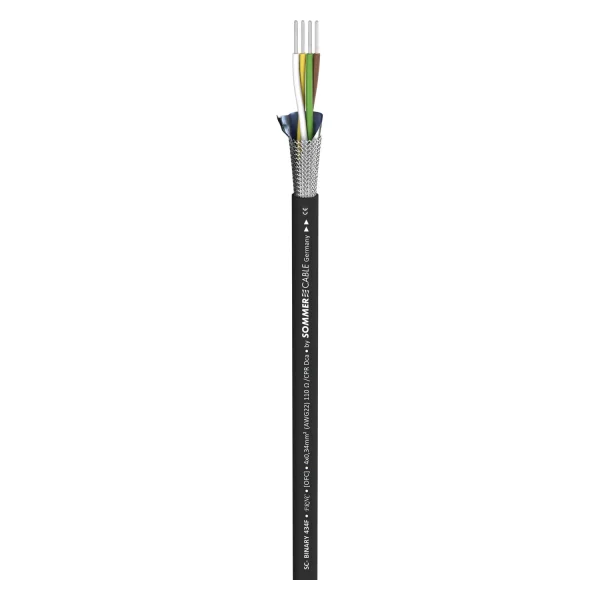

BINARY 434 DMX-Kabel 4-adrig/ sw, FRNC

Einmal hin und einmal her...rundherum, das ist nicht schwer. Wenn Daten hin und her gehen müssen, dann sollte ein digitales Kabel mit einem Rückmeldekanal verwendet werden. Der Wellenwiderstand ist auch bei diesem Kabel mit 100 Ω vorgegeben. Von den 4 Ad…

EAN/GTIN	4049371410731
Hersteller-Nr.	540-0051FC
Hersteller	Sommer cable

Einmal hin und einmal her...

rundherum, das ist nicht schwer. Wenn Daten hin und her gehen müssen, dann sollte ein digitales Kabel mit einem Rückmeldekanal verwendet werden. Der Wellenwiderstand ist auch bei diesem Kabel mit 100 Ω vorgegeben. Von den 4 Adern sind 2 für die Rückmeldefunktion verantwortlich. Der robuste Außenmantel ist für die Außeninstallation und die Festverlegung geeignet.

Farbcodierung nach DIN 47100.

Durch die doppelte Schirmung (AL/PT-Folie + Cu-Geflecht) und die Aderncodierung entspricht es den allgemein gültigen Vorschriften (VDE 0812/VDE 0207). Übertragungsgeschwindigkeit 256 Kbs nach EIA 485 Standard.

Vorteile:

Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
Hervorragend geschützt gegen elektrische Einstreuung (Cu-Geflecht + AL/PT-Folie)
Extrem robust durch die zähe Ummantelung

Anwendung:

Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
Verbindung von digitalen Steuerungen und Geräten aller Art

Eigenschaften	Analog, Digital 110 Ω AES / EBU, OFC hochreines Kupfer
Einsatzgebiet	Bühne / live, ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	DMX
Farbe	schwarz
Signalübertragung	symmetrisch
Aufbau	(4LI9Y0,34mm²)(ST)CH
Mantelmaterial	FRNC
Mantel Ø [mm]	7.00
Mantel Ø ["]	0.2756
Kanalanzahl (AES/EBU, DMX)	1
Innenleiter	4
Innenleiter (AES/EBU, DMX)	4
Innenleiter (AES/EBU, DMX) [mm²]	0,34
Innenleiter (AES/EBU, DMX) [sqin]	0.0005
Innenleiter Ø (AES/EBU, DMX) [mm]	0,66
Innenleiter Ø (AES/EBU, DMX) ["]	0.026
AWG (AES/EBU, DMX)	22
Abschirmung	Cu-Kreuzgeflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (AES/EBU, DMX)	7
Cu-Litze Ø (AES/EBU, DMX) [mm]	0,25
Cu-Litze Ø (AES/EBU, DMX) ["]	0.0098
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	1,70
Leiterisolation Ø ["]	0.0669
Gewicht bei 1 m [g]	72.77
Gewicht bei 1000 ft [lbs]	43.7395
UV-Beständigkeit	hoch
Brandlast je m [kWh]	0,22
Bauform	rund
Aufmachung, VPE	100 m Rolle
Temperatur min. [°C]	-15
Temperatur max. [°C]	80
Breite [mm]	7
Breite ["]	0.2756
Höhe [mm]	7
Höhe ["]	0.2756
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF]	58
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF]	17.6784
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF]	100
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF]	30.48
Wellenwiderstand [Ω]	100
Isolationswiderstand bei 1 km [GΩ]	0,5
Isolationswiderstand bei 1000 feet [GΩ]	0.1524
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ]	0,5
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ]	0.1524
Leiterwiderstand bei 1 km [Ω]	53
Leiterwiderstand bei 1000 ft. [Ω]	16.1544
Schirmwiderstand bei 1 km [Ω]	15
Schirmwiderstand bei 1000 ft. [Ω]	4.572
CPR-Euroklasse	Cca
CPR Klassifizierung Säuregehalt	a1 - leicht korrosive Rauchgase
CPR Klassifizierung Brennende Tropfen	d1 - kurzzeitiges brennendes Abtropfen
CPR Klassifizierung Rauchbildung-/dichte	s1a - schwache Qualmbildung, Transmission > 80%

Keine Maßangaben verfügbar.
