DAMAR+HAGEN

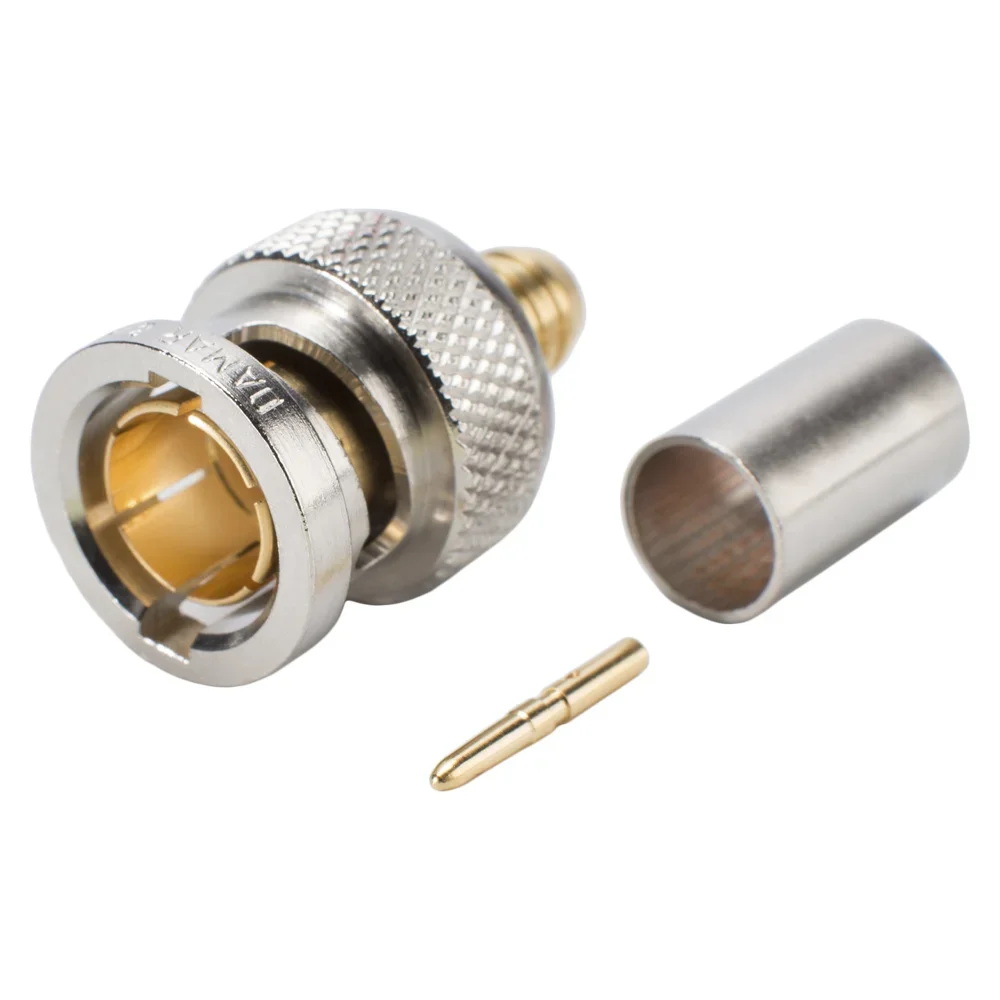

DAMAR & HAGEN Kabelst. BNC/DS 0.6/3.7

BNC 75 Ω (HD) für HD-SDI/HDTV AnwendungenDiese Serie BNC/HD steht für „High-Definition“ und werden zur digital seriellen Videoübertragung eingesetzt. Durch die Vergoldung des Innen- und Außenleiters werden die hochfrequenzmäßigen Eigenschaften verbessert…

EAN/GTIN	4049371034883
Hersteller-Nr.	1-6053-2100-1
Hersteller	DAMAR+HAGEN

BNC 75 Ω (HD) für HD-SDI/HDTV Anwendungen

Diese Serie BNC/HD steht für „High-Definition“ und werden zur digital seriellen Videoübertragung eingesetzt. Durch die Vergoldung des Innen- und Außenleiters werden die hochfrequenzmäßigen Eigenschaften verbessert (zum Beispiel beim „Skineffekt“). Diese Verbinderserien bieten durch eine zweite Federscheibe einen verbesserten und vibrationsfreien axialen Anpressdruck, was diese besonders für den Einsatz im Ü-Wagen empfiehlt.

ELEKTRISCHE EIGENSCHAFTEN

Wellenwiderstand: 75Ω (High Definition)
Frequenzbereich: 0 – 9 GHz bzw. 3 Gbit
Reflexionsfaktor: < 0,15 (Stecker-Buchse gesteckt) bis 3 GHz
VSWR bis 3 GHz: ≤ 1,09 / ≥ 27 dB
Kontaktanschluss/Crimp: Innenleiter < 2 MΩ; Außenleiter < 0,15 MΩ
Isolationswiderstand: > 10^6 MΩ bei 1000 V
Betriebstemperaturbereich: –60 °C...+125 °C

Marke	DAMAR & HAGEN
Anwendung	Video
Farbe	nickel
Ausführung	BNC
Bauform	gerade
Geschlecht	männlich
Material	Metall
Codierung	keine
Codierbar	Ja
Polzahl	2-pol
Stecker/Buchse	Stecker
Kontaktart	Crimp
Kontakt-Beschichtung	vergoldet
Montageart	Kabel
Übertragungsstandard	HD-SDI
Crimpmaß Pin [mm]	1,720
Crimpmaß Pin ["]	0.068
Crimpmaß Schirm [mm]	6,480
Crimpmaß Schirm ["]	0.255
Wellenwiderstand [Ω]	75

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

8,97 €

inkl. USt: 10,67 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

8 Stück verfügbar

Lieferzeit: ca. 3 Tage

Ähnliche Produkte

DAMAR+HAGEN

DAMAR & HAGEN BNC-Stecker 50 Ohm RG58

Die DAMAR & HAGEN Steckverbinder Serien BNC/DS sind für seriell digitaleVideoübertragungen (SDI) und BNC/HD für HDTV-Anwendungen geeignet und wurden bereits mehrmals von unabhängigen Instituten getestet und erzielten dabei„Referenzwerte“. Diese Steck…

EAN: 4049371034562

DAMAR+HAGEN: 1-1010-2200-1

DAMAR & HAGEN BNC-Stecker 75 Ohm RG179

Die DAMAR & HAGEN Steckverbinder Serien BNC/DS sind für seriell digitaleVideoübertragungen (SDI) und BNC/HD für HDTV-Anwendungen geeignet undwurden bereits mehrmals von unabhängigen Instituten getestet und erzielten dabei„Referenzwerte“. Diese Steckv…

EAN: 4049371034579

DAMAR+HAGEN: 1-1184-2100-1

DAMAR & HAGEN BNC-Stecker 75 Ohm RG59,

Die DAMAR & HAGEN Steckverbinder Serien BNC/DS sind für seriell digitaleVideoübertragungen (SDI) und BNC/HD für HDTV-Anwendungen geeignet undwurden bereits mehrmals von unabhängigen Instituten getestet und erzielten dabei„Referenzwerte“. Diese Steckv…

EAN: 4049371034609

DAMAR+HAGEN: 1-1190-2100-1

DAMAR & HAGEN BNC-Stecker 75 Ohm RG6

Die DAMAR & HAGEN Steckverbinder Serien BNC/DS sind für seriell digitaleVideoübertragungen (SDI) und BNC/HD für HDTV-Anwendungen geeignet undwurden bereits mehrmals von unabhängigen Instituten getestet und erzielten dabei„Referenzwerte“. Diese Steckv…

EAN: 4049371034616

DAMAR+HAGEN: 1-1194-2100-1

DAMAR & HAGEN BNC-Stecker 75 Ohm RG216,

Die DAMAR & HAGEN Steckverbinder Serien BNC/DS sind für seriell digitaleVideoübertragungen (SDI) und BNC/HD für HDTV-Anwendungen geeignet undwurden bereits mehrmals von unabhängigen Instituten getestet und erzielten dabei„Referenzwerte“. Diese Steckv…

EAN: 4049371034661

DAMAR+HAGEN: 1-2242-2100-1

DAMAR & HAGEN BNC-Kabelstecker 75 Ohm

EAN: 4049371034821

DAMAR+HAGEN: 1-4575-2100-1

Netto

7,69 €

inkl. USt: 9,15 €

Kürzlich angesehen

Sommer cable

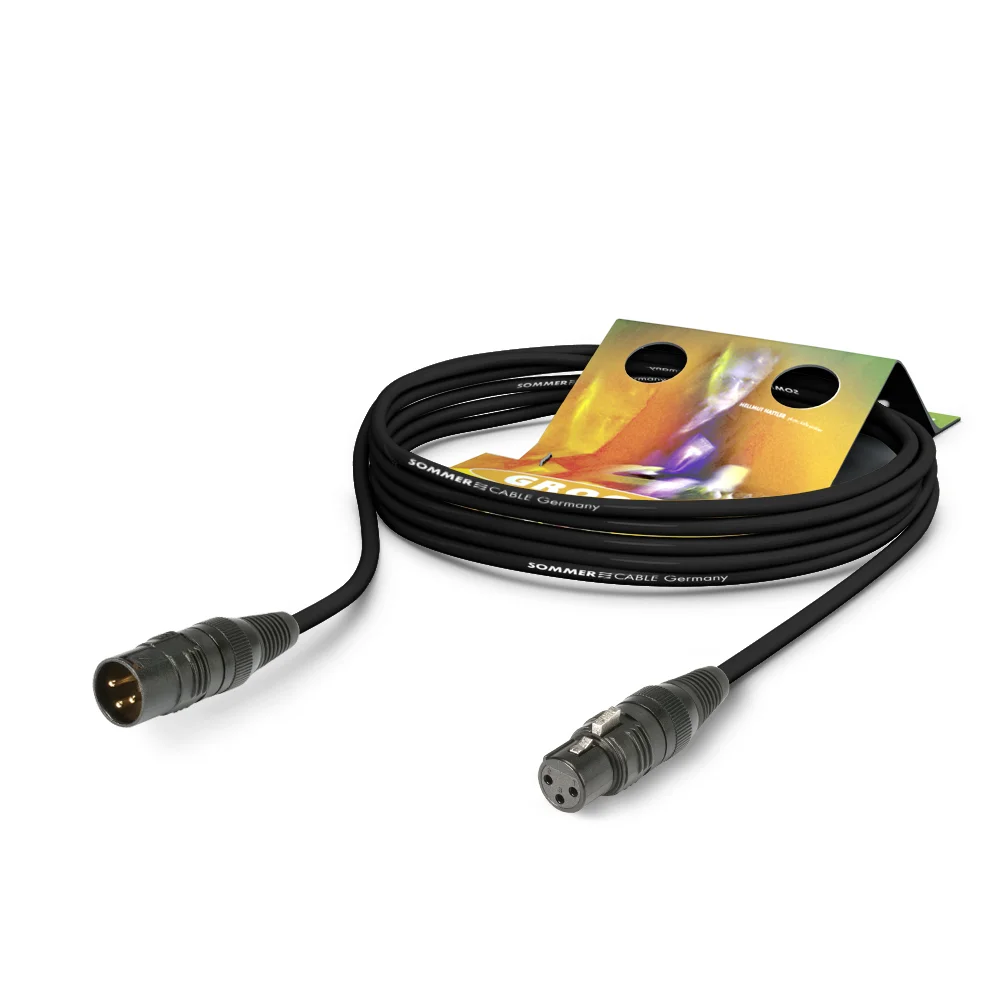

MC Club MkII, schwarz, 20,00m
