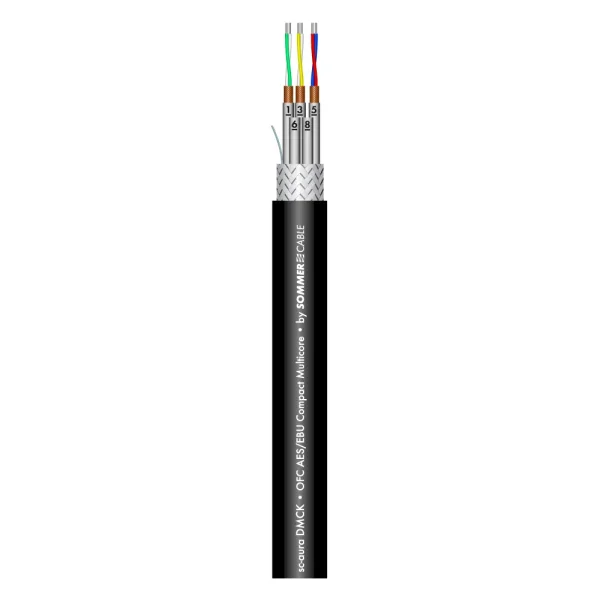

SC-Aura DMCK 10 PUR-FRNC AES/EBU Compact
Herr Siemens würde sich freuen...denn nun gibt es für seine Messerleiste endlich auch das richtige Kabel! Mit nur 12,00 mm Durchmesser passt das SC-AURA DMCK sehr gut auf die SIEMENS Messer-/ Federleiste DIN41622 und natürlich auch auf andere Steckverbin…
| EAN/GTIN | 4049371000888 |
| Hersteller-Nr. | 100-0351-10F |
| Hersteller | Sommer cable |
Herr Siemens würde sich freuen...

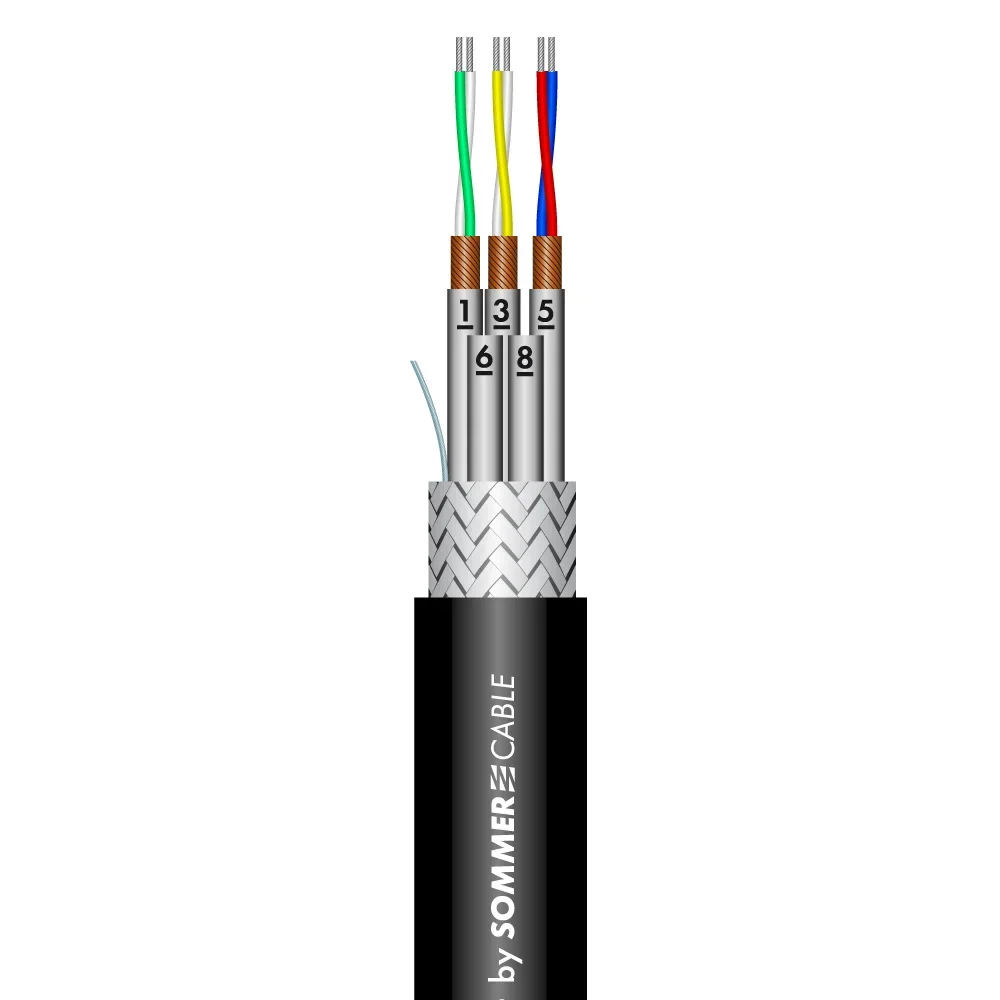

denn nun gibt es für seine Messerleiste endlich auch das richtige Kabel! Mit nur 12,00 mm Durchmesser passt das SC-AURA DMCK sehr gut auf die SIEMENS Messer-/ Federleiste DIN41622 und natürlich auch auf andere Steckverbinder. Nicht nur der kleine Durchmesser ist das Besondere, sondern auch der konstante Wellenwiderstand von 110 Ω (Toleranz ±3 %). Den konstanten Wellenwiderstand konnten wir durch den Verzicht auf eine Beilauflitze ermöglichen, die in der Praxis diesen „kaputtschlägt“. Stattdessen haben wir einen dichten und eng verseilten Cu-Wendel aus oxygenfreiem Kupfer eingesetzt. Das gesamte Adernpaar wird durch eine farbcodierte Isolation gesichert.
So ist das SC-AURA nicht nur robust, sondern auch perfekt gegen Einstreuungen geschirmt.
Die SOFT-PUR-FRNC Version ist ideal trommelbar und so optimal für den mobilen Gebrauch einsetzbar, durch den FRNC-Mantel aber auch für die Festverlegung geeignet.
Vorteile:
- Kleiner Durchmesser von 12,00 mm , dadurch ideal für die Konfektionierung für die 30-poligen SIEMENS Messerleisten und Sub-D Steckverbinder
- Sehr flexibel durch enge Verseiltechnik und geschmeidigem Mantelmaterial
- Extrem langlebig durch die Verwendung von oxygenfreiem Kupfer und einzeln isolierter Adernpaare
- Aufgrund der ausgeklügelten Konstruktion ist auch nach mehrmaligem Trommeln die Einhaltung des 110 Ω Wellenwiderstands garantiert
- Durch die niedrigen Dämpfungswerte ideal als AUDIO-Multipair geeignet
Anwendung:
- Mobiler Einsatz (Outdoor: SOFT-PUR-FRNC) und Festinstallation (FRNC)
- Übertragung von Digitalsignalen im Studiobereich
- Flexibles Bühnenmultipair (Stageboxen, Looms etc.)
| Eigenschaften | Analog, Digital 110 Ω AES / EBU, FRNC flammwidrig, OFC hochreines Kupfer |
| Einsatzgebiet | Bühne / live, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | Multipair |
| Farbe | schwarz |
| Signalübertragung | symmetrisch |

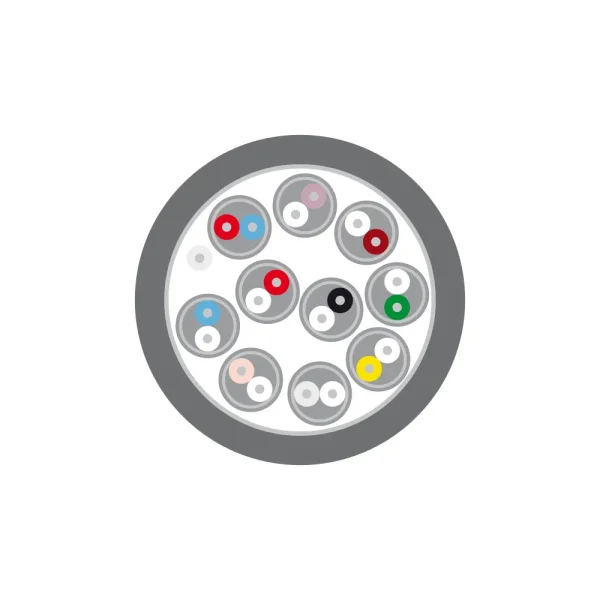

| Aufbau | [08(2LI2Y0,15mm²)DY]CY |
| Mantelmaterial | Soft-PUR-FRNC |
| Mantel Ø [mm] | 12,00 |
| Mantel Ø ["] | 0.4724 |
| Kanalanzahl (audio) | 10 |
| Innenleiter | 2 |
| Innenleiter (audio) | 2 |
| Innenleiter (audio) [mm²] | 0,15 |
| Innenleiter (audio) [sqin] | 0.0002 |
| Innenleiter Ø (audio) [mm] | 0,44 |
| Innenleiter Ø (audio) ["] | 0.0173 |
| AWG (audio) | 26 |
| Abschirmung | Cu-Wendel + Gesamtschirm aus Cu-Geflecht, verzinnt |
| Bedeckung, opt. [%] | 90 |
| Cu-Litzen (audio) | 19 |
| Cu-Litze Ø (audio) [mm] | 0,10 |
| Cu-Litze Ø (audio) ["] | 0.0039 |
| Leiterisolationsmaterial | PE |
| Leiterisolation Ø [mm] | 1,10 |
| Leiterisolation Ø ["] | 0.0433 |
| Gewicht bei 1 m [g] | 192,6 |
| Gewicht bei 1000 ft [lbs] | 129.6036 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,9 |
| Bauform | rund |
| Aufmachung, VPE | Meterware |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Breite [mm] | 12 |
| Breite ["] | 0.4724 |
| Höhe [mm] | 12 |
| Höhe ["] | 0.4724 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 55 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 16.764 |
| Kapazität Ader/Schirm bei 1m (audio) [pF] | 160 |
| Kapazität Ader/Schirm bei 1 ft. (audio) [pF] | 48.768 |
| Wellenwiderstand [Ω] | 110 |
| Isolationswiderstand bei 1 km [GΩ] | 1 |
| Isolationswiderstand bei 1000 feet [GΩ] | 0.3048 |
| Isolationswiderstand bei 1 km (audio) [GΩ] | 1 |
| Isolationswiderstand bei 1000 feet (audio) [GΩ] | 0.3048 |
| Leiterwiderstand bei 1 km [Ω] | 130 |
| Leiterwiderstand bei 1000 ft. [Ω] | 39.624 |
| Schirmwiderstand bei 1 km [Ω] | 125 |
| Schirmwiderstand bei 1000 ft. [Ω] | 38.1 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
