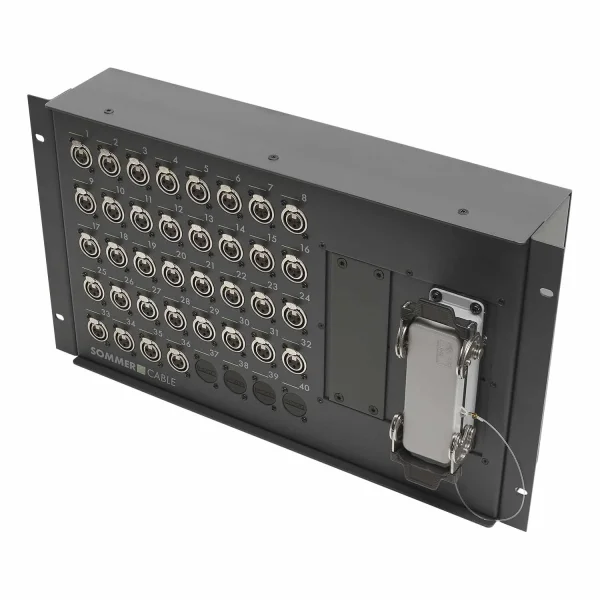

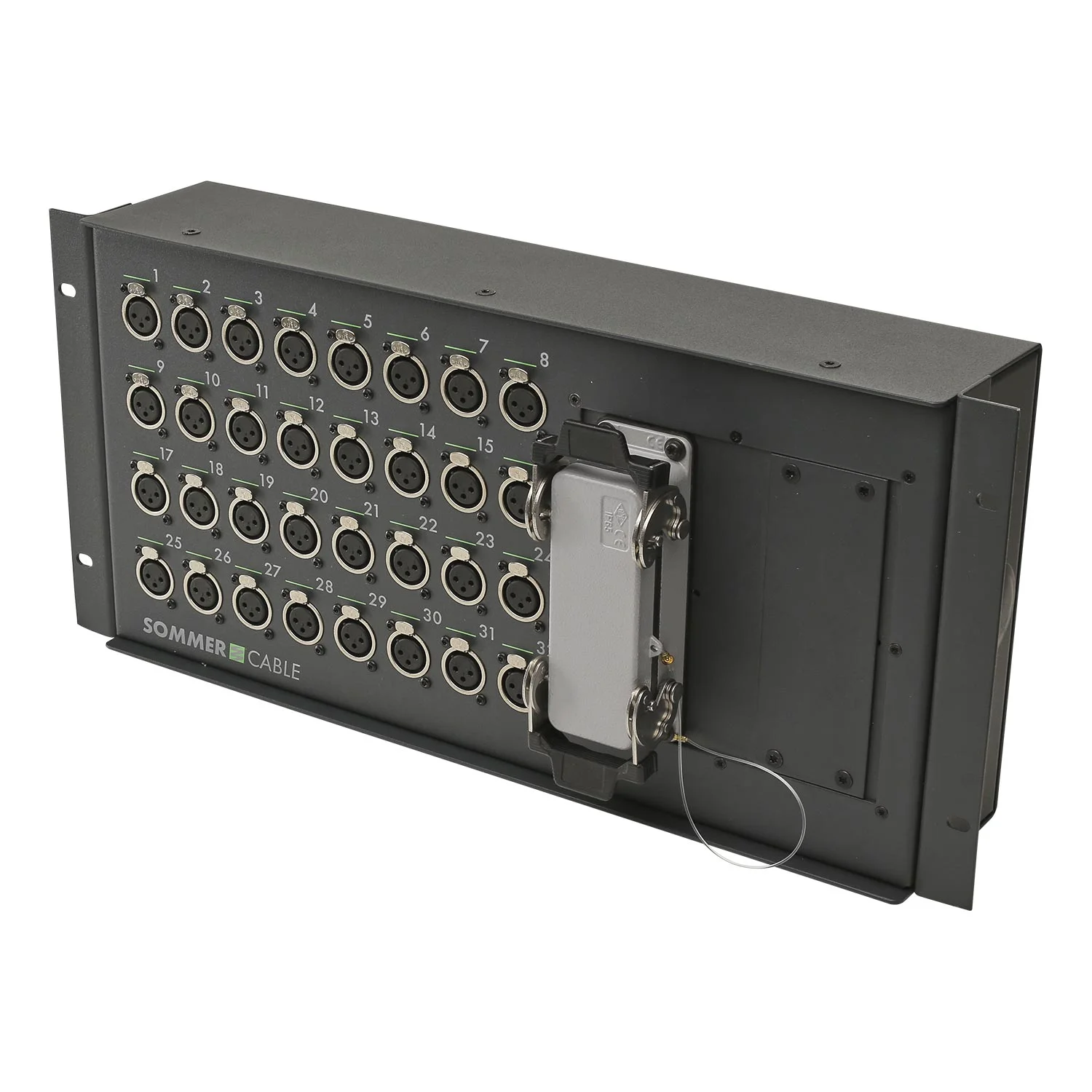

Stagebox 19" Blackbox

haben wir unsere 19“ Stagebox-Systeme (geschlossenes Gehäuse) für den Einbau ins Studio-, Bühnen-Rack. Die Gehäusetiefe beträgt 94 mm auf die 19“-Breite. Die Höheneinheit (HE) ersehen Sie jeweils aus den unteren Tabellen. Für die Bestückung verwenden wir verriegelbare HICON oder NEUTRIK® XLR-Metall-Einbauverbinder und 2 ILME Multipinstecker mit je zwei Verriegelungsbügeln (ILME ist generell kompatibel zu Harting). Die Returns sind nur mit dem FOH-Abgang verbunden.
Für unsere 19“-Systeme mit Übertragertechnik verwenden wir als Standard 1:1 Übertrager mit MU-Metallschirm für optimalen Einstreuungsschutz und einem max. Input von +12 dBu. Hierbei erhält der Multipin 1 (FOH) die Signale direkt von den Inputs und ist mit den Returns verbunden, dies ermöglicht die Versorgung mit 48 V-Phantomspeisung vom FOH-Pult aus, während Multipin 2 (Monitor) die Übertrager-getrennten Signale (nur Inputs) erhält.
Für eine weitere Signalverteilung z.B. an Ü-Wagen können wir als Sonderausführung gegen Aufpreis auch einen 3. Multipinverbinder mit 1:1+1 Übertragern anbieten. Aufträge für Sonder-Belegungen und Sonderanfertigungen nehmen wir gerne schriftlich entgegen per Fax oder E-mail: support@sommercable.com. Belegungspläne finden Sie unter www.sommercable.com/support Für komplexere Anwendungen empfehlen wir unser Modularsystem SYSBOXX siehe Kapitel „Modulare Systeme”.
