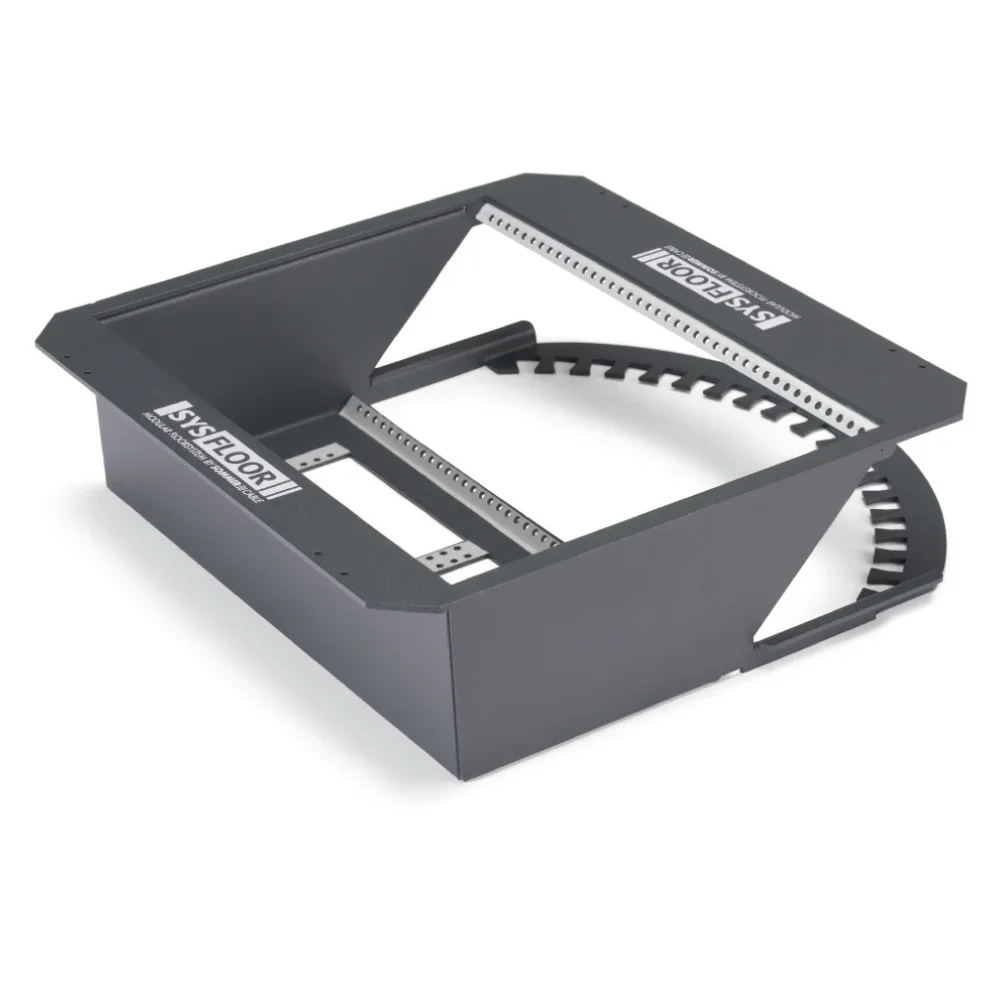

SYSFLOOR Einbaurahmen für Bodentank

Der ideale, äußerst stabile, Einbau-Rahmen zur Integration von Audio/Video/Media- sowie Hausinstallationstechnikanschlüssen in Bodentankanschlusseinheiten. Den SYSFLOOR gibt es in drei verschiedenen Varianten:

1. Der SYSFLOOR-06 kann auf 9,5”, 6+2+2 BE mit bis zu 16 x D-Flansch sowie z.B. 2 zusätzlichen Schuko-Positionen nach Ihrem Wunsch bestückt werden und bietet durch den stabilen Zugentlastungsring mit 19 Kabelbefestigungspositionen optimale Montagemöglichkeiten.
2. Der SYSFLOOR-04 nimmt auf 4 BE bis zu 10 x D-Flansch oder entsprechende Medienschnittstellen auf.
3. Der SYSFLOOR-03 nimmt auf 3 BE bis zu 8 x D-Flansch oder entsprechende Medienschnittstellen auf.

Die Einsatzgröße des SYSFLOOR-03 entspricht einem Gerätebecher GB2, die des SYSFLOOR-04 entspricht einem Gerätebecher GB3. So wird die gemeinsame Installation von SYSBOXX und Hausinstallations-Komponenten in einem Tank ermöglicht.
Die Einsatzgröße des SYSFLOOR-06 entspricht 3 Gerätebechern GB3. Durch die schräge Steckebene kann sogar bei gesteckten Multipin-Steckverbindern der Deckel des Bodentanks geschlossen werden. Die großzügigen Platzverhältnisse lassen es zu, z.B. Steckernetzteile, aktive Wandler (o.ä.) im Bodentank „verschwinden” zu lassen.

Die Einbaurahmen sind kompatibel zu OBO BETTERMANN/ACKERMANN Geräteeinsätzen rund und eckig (z.B. GESR9) und ausgestattet mit Befestigungslöchern im 5,08 mm-Raster (für gewindefurchende Schrauben M2,5) und Montagezubehör. Für den PE-Anschluss sorgen ein Erdungsbolzen sowie blanke, leitende Auflageflächen für die Frontbleche. SYSFLOOR-03/04 haben 25 Stk. Frontblechschrauben, der SYSFLOOR-06 hat 50 Stk. Frontblechschrauben im Lieferumfang.

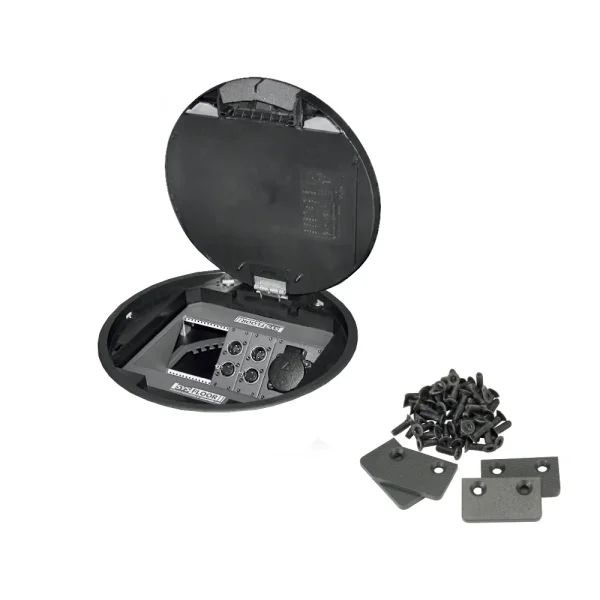

Lieferumfang:
SYSFLOOR-06 Rahmen
4 x SYSFLOOR-MB Montagelasche für OBO-BETTERMANN Bodentanksysteme
50 x S-G2,5x08S-TS gewindefurchende Schraube für Frontbleche & Montageteile
