SYSPAN 1xNE8F <> 4xXLR FA/MA parallel

Unsere beliebten bühnentauglichen CAT-Kabel eignen sich auch wunderbar für die gleichzeitige Übertragung von bis zu vier analogen bzw. AES/EBU- oder DMX-Signalen. Diese kompakten Rackpanel im Sommer cable SYSPAN Gehäuse
eignen sich perfekt als Gegenstück zu den Bodenstageboxen SBE-1240 bzw. SBE-1242 oder auch die SYSCAT4 Spleissadapter.

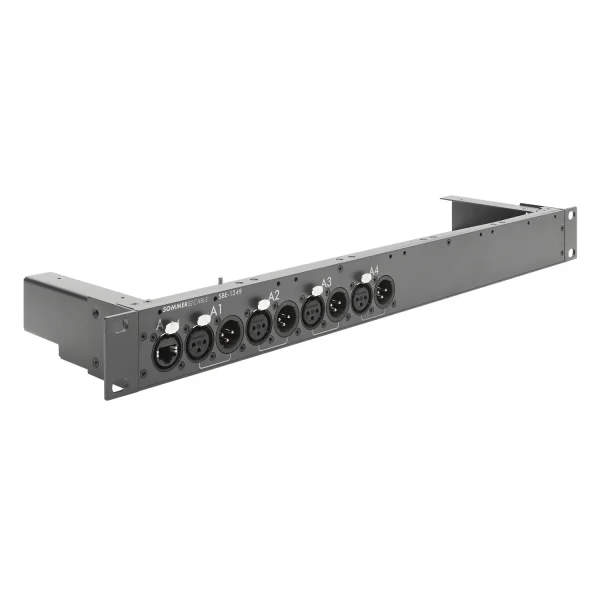

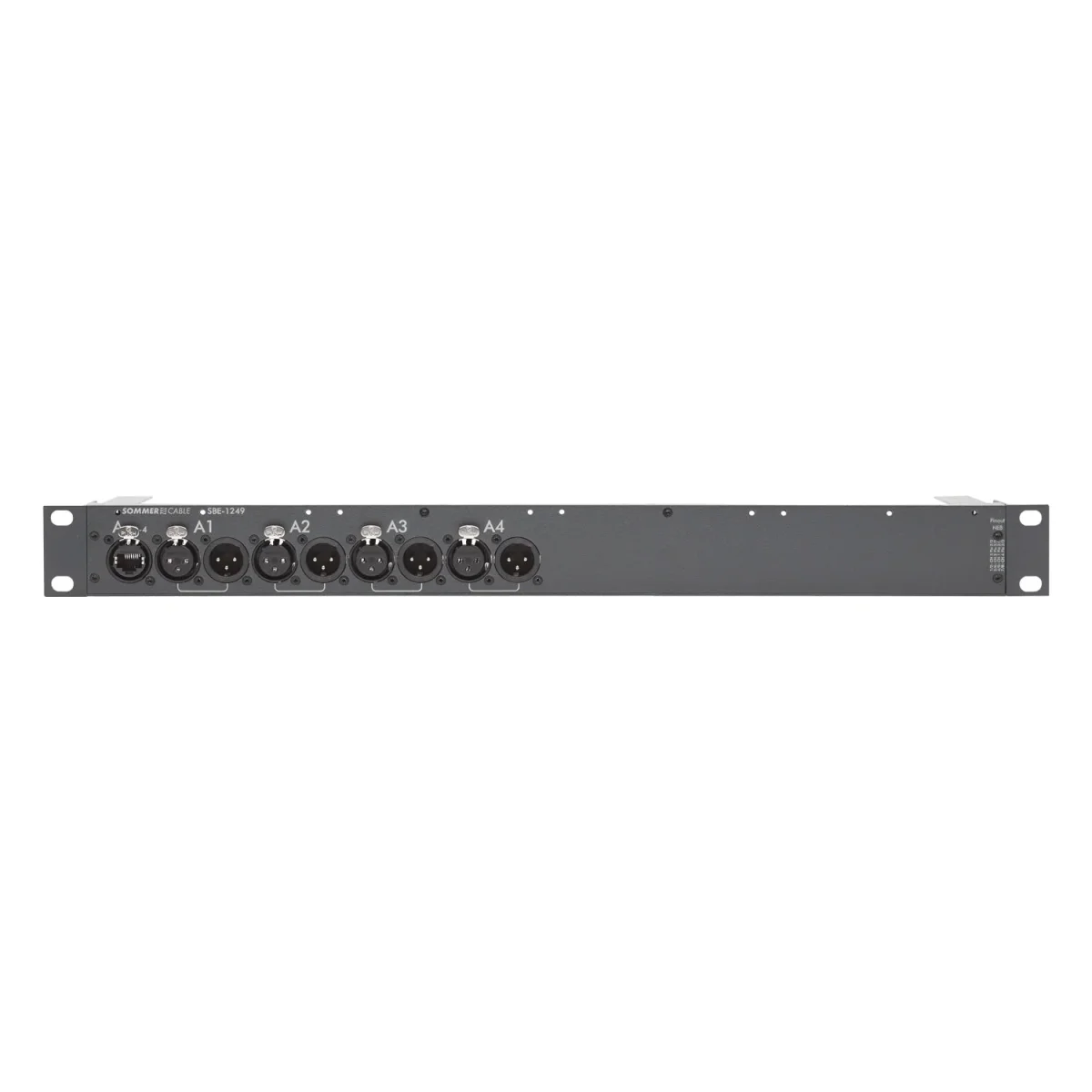

Das Gehäuse basiert auf dem bewährten SYSPANEL-Gehäuse und ist sehr kompakt sowie robust. Alle Anschlüsse stehen frontseitig zur Verfügung. Pro Kanal bietet das Panel einen weiblichen und einen dazu parallel geschalteten männlichen XLR aus der NEUTRIK® A-Serie sowie einen EtherCON je 4 Kanäle. Die Beschriftung ist "für die Ewigkeit" mit dem Laser auf die Oberfläche graviert und beinhaltet auch das Pinout für eine maximal intuitive Nutzbarkeit und eine sichere Kompatibilität zu allen anderen Systemen im Markt. Intern steht zudem ein 14poliger Wannenstecker je 4-Kanal-Gruppe zur Verfügung - mit diesem kann die komplette Bandbreite der Modulplatinen aus der SYSBOXX-Familie verbunden werden - für nahezu unendliche Kombinationsmöglichkeiten.

Unsere Belegung entspricht der Norm AES72 Type 3M. Hier im Detail:

Kanal 1 = Pins 4(+)/5(-)
Kanal 2 = Pins 3(+)/6(-)
Kanal 3 = Pins 1(+)/2(-)
Kanal 4 = Pins 7(+)+8(-)
