TRANSIT MC 2235 HD

Die Drillinge in einem Bauch...sind einmal für das Bild, einmal für den Ton und einmal für den Strom zuständig. Über die Bildleitung übertragen wir ein Videosignal mit 75 Ω, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mi…

EAN/GTIN	4049371189132
Hersteller-Nr.	600-2231
Hersteller	Sommer cable

Die Drillinge in einem Bauch...

sind einmal für das Bild, einmal für den Ton und einmal für den Strom zuständig. Über die Bildleitung übertragen wir ein Videosignal mit 75 Ω, die Tonleitung besteht aus einem geschirmten AES/EBU-tauglichen Mikrofonkabel mit Querschnitt 2 x 0,14 mm², und den Strom übertragen wir über eine Netzleitung 3 x 1,5 mm².
Das TRANSIT MC 113 wird in der Festinstallation (Studio, Theater, Gebäudetechnik usw.) eingesetzt. Es ist auch für mobile Anwendungen und den Außenbereich geeignet. Das TRANSIT MC 2235 HD hat nochmal 5 Steueradern, sowie eine Audio- und Videoleitung mehr und ist HD-tauglich.
Das TRANSIT MC 120, bestehend aus einer Video- und zwei Audio-Leitungen, ist enorm kälteresistent (–40 °C Mobil, –50 °C Festverlegung) und dadurch ideal für mobile Anwendungen, insbesondere für Kameras mit Stereo geführten Audioanschlüssen, geeignet.

Vorteile:

HD-SDI Video 75 Ω + Audio (+ Power)
Sehr kompakt und flexibel
Einfach zu verarbeiten

Anwendung:

Verbindung von Überwachungsmonitoren, Kameras, Schnittpulten
Zur Installation (Studio, Theater, Gebäudetechnik, Rackmontage)
Im Außenbereich

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Hybridkabel
Farbe	schwarz

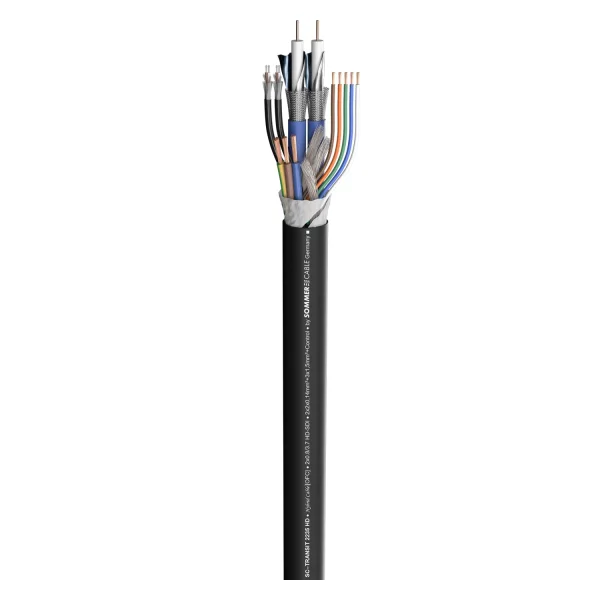

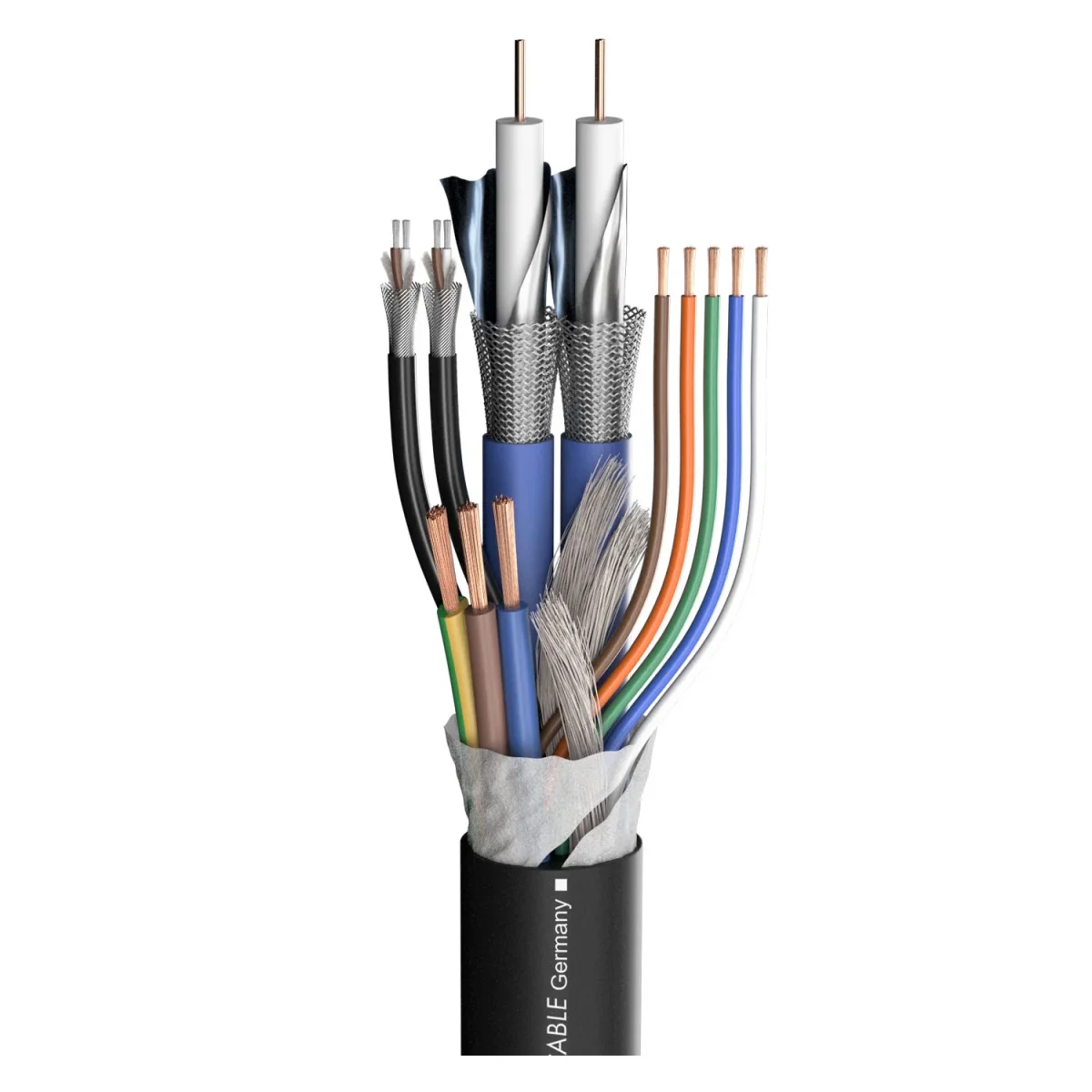

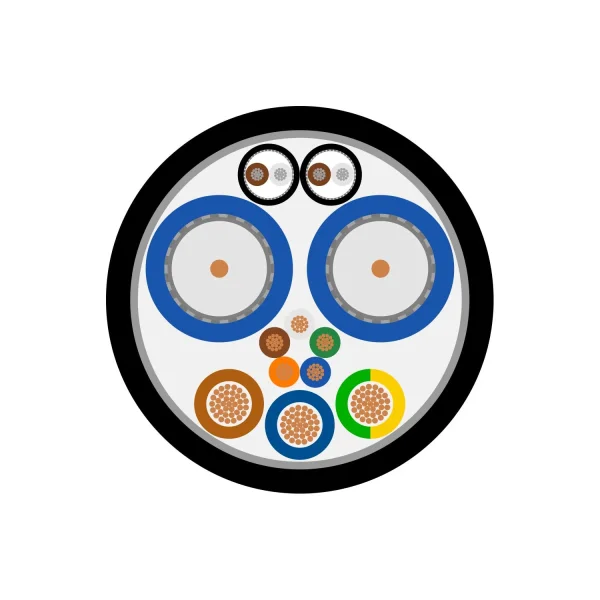

Aufbau	[2Y0,8mm(ST)CY+2(2LI2Y0,14mm²)DY+3LI2Y1,5mm²]Y
Aufbau (audio)	2(2LI2Y0,14mm²)DY
Aufbau (video)	2Y0,8mm(ST)CY
Aufbau (power)	3 x 1,50 mm²
Aufbau (control)	5 x 0,34 mm²
Mantelmaterial	S-PVC
Mantelmaterial (audio)	PVC
Mantelmaterial (video)	PVC
Mantel Ø [mm]	15,50
Mantel Ø ["]	0.6102
Mantel Ø (audio) [mm]	2,60
Mantel Ø (audio) ["]	0.1024
Kanalanzahl (audio)	2
Kanalanzahl (video)	2
Kanalanzahl (power)	1
Kanalanzahl (control)	5
Innenleiter	7
Innenleiter (audio)	2
Innenleiter (video)	2
Innenleiter (power)	3
Innenleiter (audio) [mm²]	0,14
Innenleiter (audio) [sqin]	0.0002
Innenleiter (video) [mm²]	0,50
Innenleiter (video) [sqin]	0.0008
Innenleiter (power) [mm²]	1,50
Innenleiter (power) [sqin]	0.0023
Innenleiter (control) [mm²]	0,34
Innenleiter (control) [sqin]	0.0005
Innenleiter Ø (audio) [mm]	0,42
Innenleiter Ø (audio) ["]	0.0165
Innenleiter Ø (video) [mm]	0,80
Innenleiter Ø (video) ["]	0.0315
Innenleiter Ø (power) [mm]	1,38
Innenleiter Ø (power) ["]	0.0543
Innenleiter Ø (control) [mm]	0,66
Innenleiter Ø (control) ["]	0.026
AWG (audio)	26
AWG (video)	20
AWG (control)	22
Abschirmung (audio)	Cu-Wendel, verzinnt
Abschirmung (video)	Cu-Geflecht verzinnt + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (audio)	18
Cu-Litze Ø (audio) [mm]	0,10
Cu-Litze Ø (audio) ["]	0.0039
Cu-Litze Ø (control) [mm]	0,25
Cu-Litze Ø (control) ["]	0.0098
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	3,70
Leiterisolation Ø (video) ["]	0.1457
Gewicht bei 1 m [g]	290
Gewicht bei 1000 ft [lbs]	170.9207
UV-Beständigkeit	hoch
Brandlast je m [kWh]	1,01
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-20
Temperatur max. [°C]	70
Breite [mm]	15,5
Breite ["]	0.6102
Höhe [mm]	15,5
Höhe ["]	0.6102
Kapazität Ader/Ader bei 1m (audio) [pF]	78
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	23.7744
Kapazität Ader/Schirm bei 1m (audio) [pF]	130
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]	39.624
Kapazität Ader/Schirm bei 1m (video) [pF]	54
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.4592

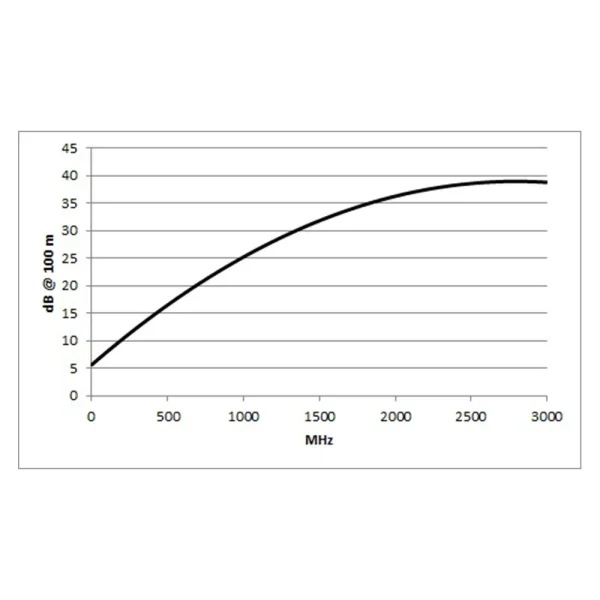

Dämpfung bei 50 MHz (100m & 20° C) [dB]	5,7
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.7374
Dämpfung bei 200 MHz (100m & 20° C) [dB]	10,8
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.2918
Dämpfung bei 470 MHz (100m & 20° C) [dB]	16,9
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.1511
Dämpfung bei 862 MHz (100m & 20° C) [dB]	23,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.1323
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	25,1
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.6505
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	31,4
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.5707
Wellenwiderstand (video) [Ω]	75
CPR-Euroklasse	Fca
