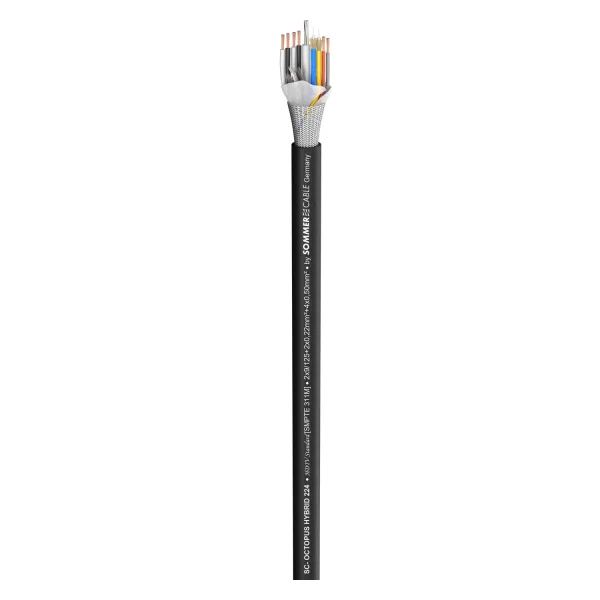

SC-OCTOPUS HYBRID 224 MOBILE, PUR, SMPTE
SC-Octopus Hybrid 224 PUR; Fiber: 2 x 9/125 µm; Power: 1 x 0,50 mm²; 2 x Control; PUR Ø 9,20 mm in bewährter Sorglos-Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Studio / Broadcast, Mobiler Einsatz outdoor / indoor
| EAN/GTIN | 4049371336505 |
| Hersteller-Nr. | 591-2241 |
| Hersteller | Sommer cable |
Fiber goes to Hollywood...
und ermöglicht somit neue Wege durch riesige Übertragungslängen in der digitalen Broadcast- & Studio-Kameratechnik.

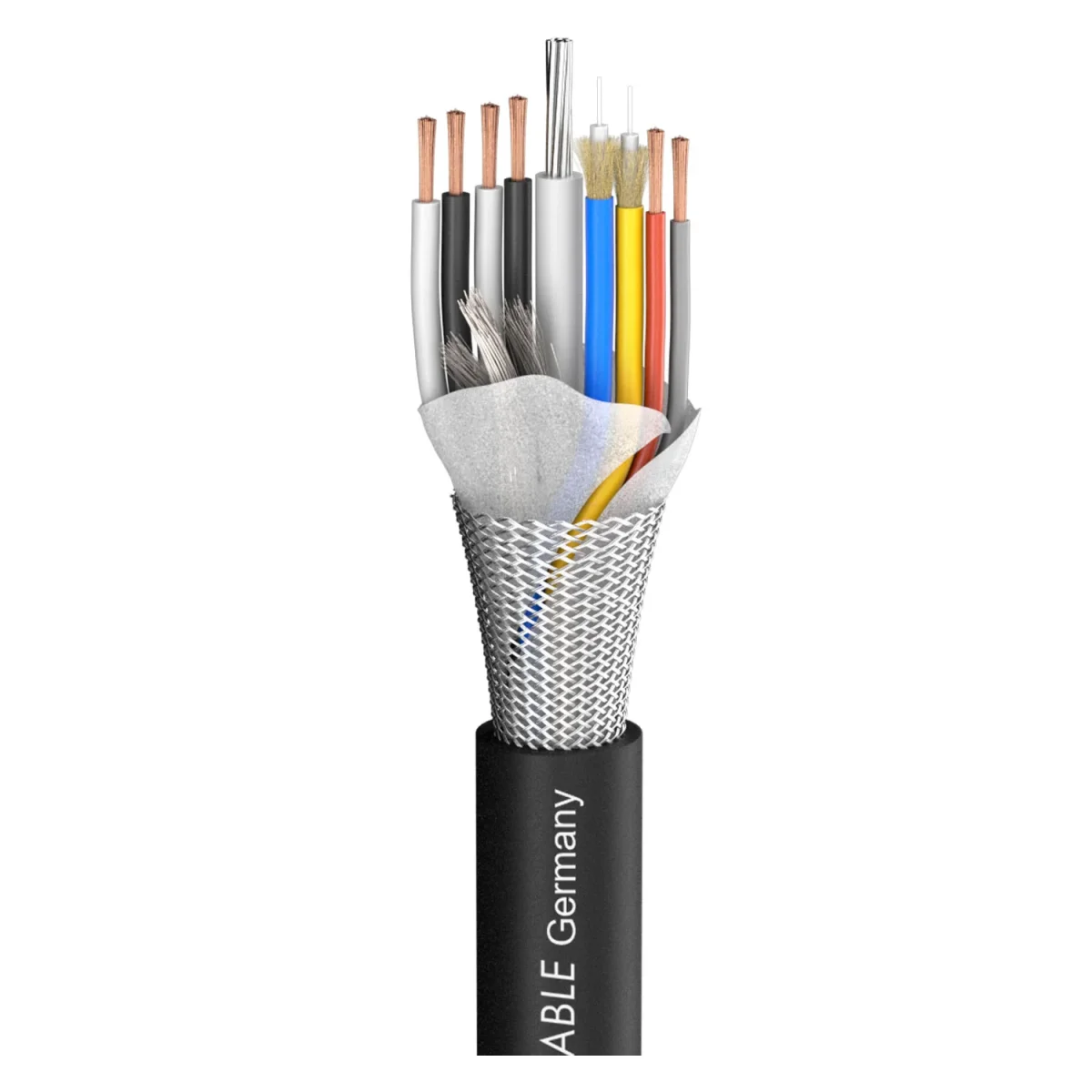

Neben den beiden Singlemode 9/125 μm Fasern für Bild und Ton, sorgen 2 Control- und 4 Stromleitungen für die Steuerung und Energieversorgung der Kamera. Im Inneren ist ein robustes Stahlseil zur Zugentlastung integriert. Das trommelbare PUR-Kabel eignet sich besonders gut für den mobilen Einsatzzweck, z.B. den Ü-Wagen-Betrieb. Die Bandbreite bei 1 km beträgt 600 MHz bei 1300 nm.
Alternativ ist eine Version für die Festverlegung lieferbar (591-2241TPU).
Vorteile:
- Bild-, Ton-, Energie- und Steuerungsübertragung in einem Kabel
- Integrierte, extrem robuste Zugentlastung
- Für 10 Gbit-Dienst geeignet – hochwertige, schnelle,
robuste Verbindung zur Übertragung von Digitalsignalen - Trommelbar, dadurch für Innen- und Außenübertragungen mit großen Übertragungslängen geeignet
Anwendung:
- Innen- und Außenübertragungen mit großen Übertragungslängen
- Anschluss digitaler Kameratechnik im Broadcast, Studio
und der Filmindustrie
| Einsatzgebiet | Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | LWL- / Fiber-Hybrid Mobile |
| Farbe | schwarz |
| Aufbau | ((2x9/125H+4x20AWG2Y+2xAWG24)2Y)(ZN)B11Y |
| Aufbau (power) | 4 x 0,50 mm² |
| Aufbau (control) | 2LI2Y0,22mm²Y |
| Mantelmaterial | PUR |
| Mantel Ø [mm] | 9,20 |
| Mantel Ø ["] | 0.3622 |
| Mantel Ø (power) [mm] | 1,50 |
| Mantel Ø (power) ["] | 0.0591 |
| Mantel Ø (control) [mm] | 1,10 |
| Mantel Ø (control) ["] | 0.0433 |
| Kanalanzahl (power) | 4 |
| Kanalanzahl (control) | 2 |
| Innenleiter | 1 |
| Innenleiter (power) | 1 |
| Innenleiter (power) [mm²] | 0,50 |
| Innenleiter (power) [sqin] | 0.0008 |
| Innenleiter (control) [mm²] | 0,22 |
| Innenleiter (control) [sqin] | 0.0003 |
| Innenleiter Ø (power) [mm] | 0,80 |
| Innenleiter Ø (power) ["] | 0.0315 |
| Innenleiter Ø (control) [mm] | 0,53 |
| Innenleiter Ø (control) ["] | 0.0209 |
| Abschirmung | Cu-Geflecht verzinnt, Stahlseil |
| Bedeckung, opt. [%] | 90 |
| Gewicht bei 1 m [g] | 116.86 |
| Gewicht bei 1000 ft [lbs] | 94.2082 |
| UV-Beständig | Ja |
| Bauform | rund |
| Aufmachung, VPE | Meterware |
| Core (fiber) [µm] | 9 |
| Cladding (fiber) [µm] | 125 |
| Fasern | 2 |
| Güte | OS2 (Typ G.657.A1) |
| Temperatur min. [°C] | -40 |
| Temperatur max. [°C] | 70, 75 |
| max. Zugkraft [kN] | 0,7 |
| Breite [mm] | 9,2 |
| Breite ["] | 0.3622 |
| Höhe [mm] | 9,2 |
| Höhe ["] | 0.3622 |
| Alte Artikelnummer | 999-0001-317 |
| BPVo-Euroklasse | Fca |
