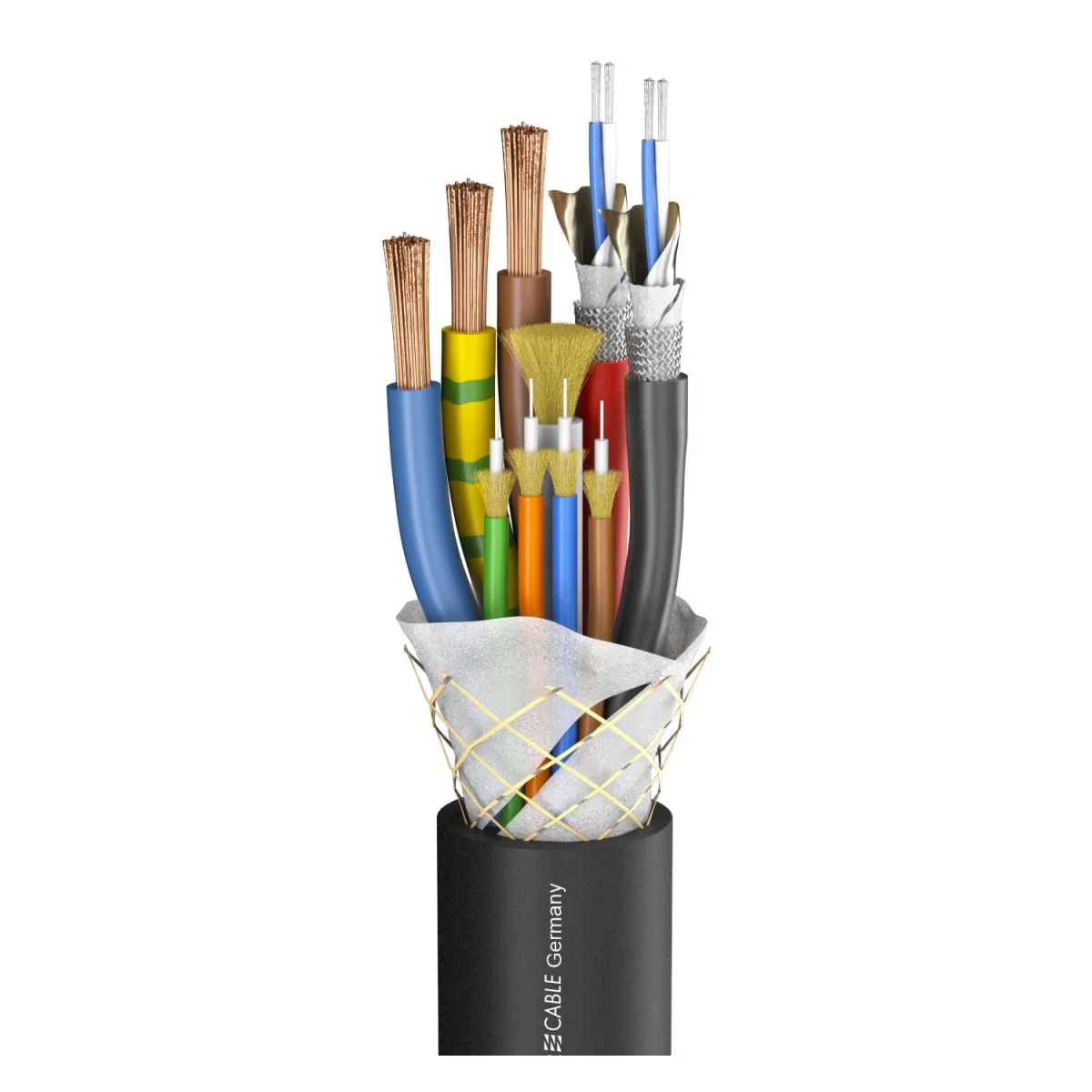

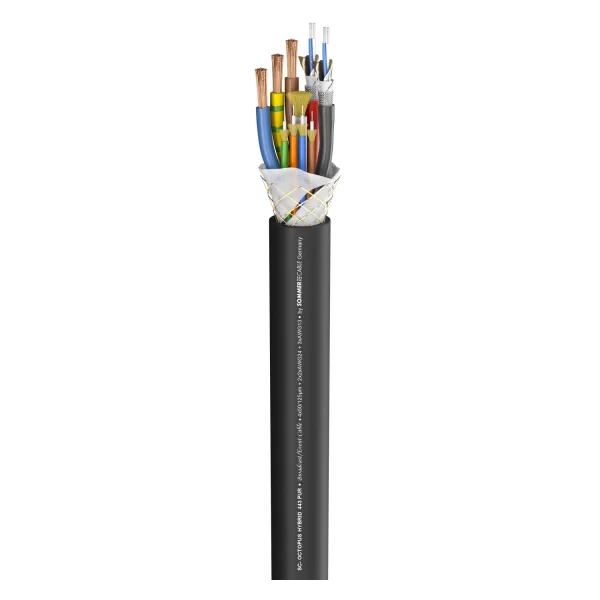

SC-OCTOPUS HYBRID 443, PUR, schwarz
Universal Fiber-Power..ist hier mit 4 x OM3-Multimode, 3 x 2.50 mm² (16 A/240 VDC) und 2 x 2 x AWG24 für 4 x Control oder 2 x AES/EBU realisierbar. Das ganze rundum stabil geschützt durch ein dichtes Aramidgeflecht und einen kälteflexiblen PUR-Mantel.…
| EAN/GTIN | 4049371182805 |
| Hersteller-Nr. | 591-4431 |
| Hersteller | Sommer cable |
Universal Fiber-Power..
ist hier mit 4 x OM3-Multimode, 3 x 2.50 mm² (16 A/240 VDC) und 2 x 2 x AWG24 für 4 x Control oder 2 x AES/EBU realisierbar. Das ganze rundum stabil geschützt durch ein dichtes Aramidgeflecht und einen kälteflexiblen PUR-Mantel. Das Kernelement bietet zusätzliche Aramide zur Zugentlastung. Das OCTOPUS 443 ist mit seinen 16,20 mm äußerst kompakt und leicht, sodass wir 100 m Systeme auf der kompakten HT481-Trommelserie anbieten können. Diese gibt es wahlweise mit HAN-ECO-Multiverbinder und/oder aufgespleisst zum Beispiel mit dem HI-FIBER4 + powerCON® + XLR. Die Übersicht der verschiedenen Varianten finden Sie im Kapitel „Multicore- & Verteilsysteme“.
Mit dem SC-OCTOPUS-HYBRID 443 PUR können Sie Ihre Übertragungstechnik zukunftsweisend und in ultrakompakter Leichtbauweise organisieren.
Vorteile:
- Bild-, Ton-, Energie- und Steuerungsübertragung in einem Kabel
- Integrierte Zugentlastung
- Für 10 Gbit-Dienst geeignet – hochwertige, schnelle, robuste Verbindung zur Übertragung von Digitalsignalen
- Trommelbar, dadurch für Innen- und Außenübertragungen mit großen Übertragungslängen geeignet
Anwendung:
- Anschluss digitaler Video- und Audiotechnik inkl. Power im Broadcast- und prof. Eventbereich
- Innen- und Außenübertragungen (ENG/SNG) mit großen
Übertragungswegen - Auch zur Festverlegung geeignet
| Eigenschaften | FRNC flammwidrig, Halogenfrei / LSZH, PUR |
| Einsatzgebiet | Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast |
| Anwendung | LWL- / Fiber-Hybrid |
| Farbe | schwarz |
| Signalübertragung | symmetrisch |

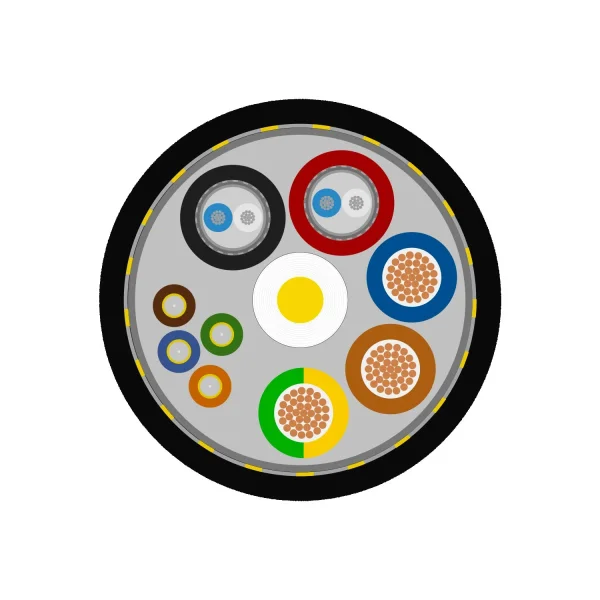

| Aufbau | (4x50/125H+2x(2xAWG24SFTP 11Y)+3x2.5 2Y)(ZN)B11Y |
| Aufbau (audio) | 2(2LI2Y0,22mm²)(ST)CY |
| Aufbau (power) | 3 x 2,50 mm² |
| Mantelmaterial | PUR |
| Mantelmaterial (power) | XLPE |
| Mantelmaterial (fiber) | LSZH |
| Mantel Ø [mm] | 16,20 |
| Mantel Ø ["] | 0.6378 |
| Mantel Ø (audio) [mm] | 4,20 |
| Mantel Ø (audio) ["] | 0.1654 |
| Mantel Ø (power) [mm] | 3,60 |
| Mantel Ø (power) ["] | 0.1417 |
| Mantel Ø (fiber) [mm] | 2,00 |
| Mantel Ø (fiber) ["] | 0.0787 |
| Kanalanzahl (audio) | 2 |
| Innenleiter | 5 |
| Innenleiter (audio) | 2 |
| Innenleiter (power) | 3 |
| Innenleiter (audio) [mm²] | 0,22 |
| Innenleiter (audio) [sqin] | 0.0003 |
| Innenleiter (power) [mm²] | 2,50 |
| Innenleiter (power) [sqin] | 0.0039 |
| Innenleiter Ø (audio) [mm] | 0,53 |
| Innenleiter Ø (audio) ["] | 0.0209 |
| Innenleiter Ø (power) [mm] | 1,78 |
| Innenleiter Ø (power) ["] | 0.0701 |
| AWG (audio) | 24 |
| AWG (power) | 13 |
| Cu-Litze Ø (audio) [mm] | 0.20 |
| Cu-Litze Ø (audio) ["] | 0.0079 |
| Gewicht bei 1 m [g] | 273 |
| Gewicht bei 1000 ft [lbs] | 183.7061 |
| UV-Beständig | Ja |
| Bauform | rund |
| Aufmachung, VPE | Meterware |
| Core (fiber) [µm] | 50 |
| Cladding (fiber) [µm] | 125 |
| Fasern | 4 |
| Güte | OM3 |
| Temperatur min. [°C] | -40 |
| Temperatur max. [°C] | 75 |
| max. Zugkraft [kN] | 0,6 |
| Breite [mm] | 16,2 |
| Breite ["] | 0.6378 |
| Höhe [mm] | 16,2 |
| Höhe ["] | 0.6378 |
| Kapazität Ader/Ader bei 1m (audio) [pF] | 70 |
| Kapazität Ader/Ader bei 1 ft. (audio) [pF] | 21.336 |
| Betriebsspannung (power) [V] | 300, 600 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
