Sommer cable

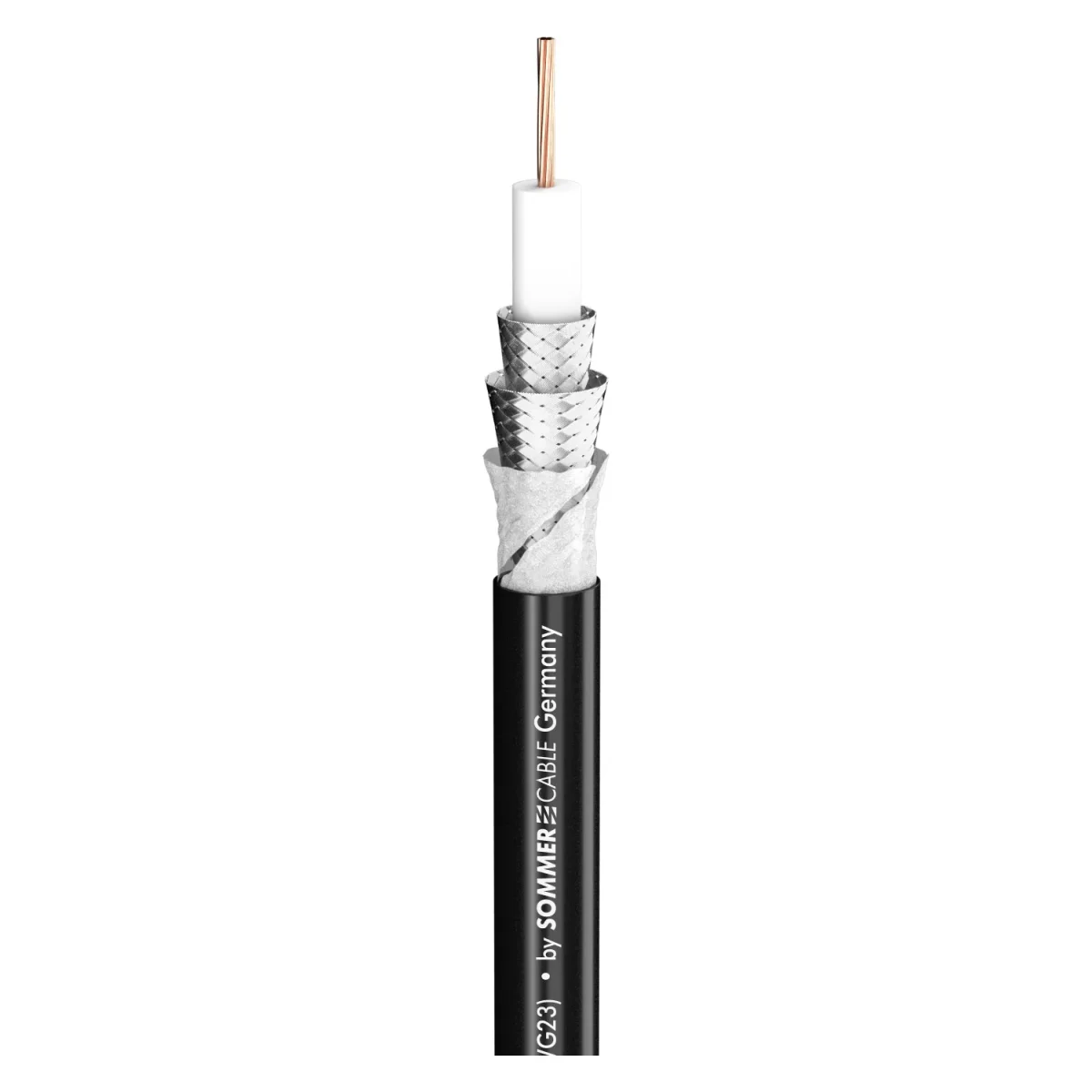

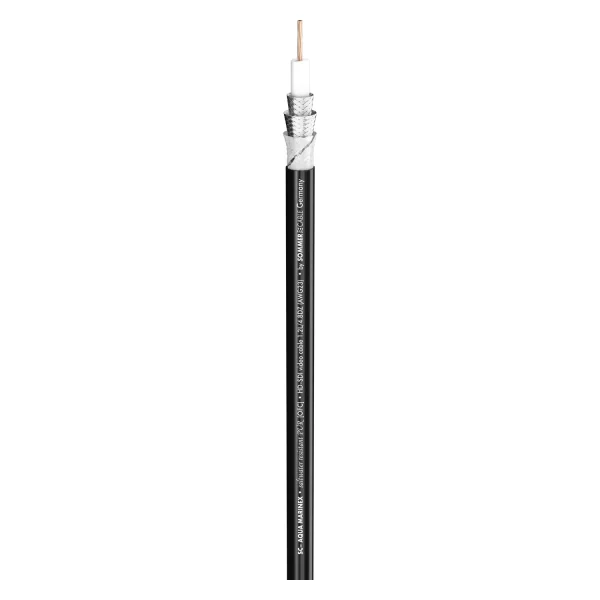

Aqua Marinex HD-SDI-Videokabel 75 Ohm &

Deep Sea heißt nicht „tief sehen“…denn die verlustfreie Bildübertragung in großen Wassertiefen ist nicht nur für den Taucher, sondern auch für ein Kabel eine echte Herausforderung.Die Ausführung 0,88 mm²/ ist die HD-SDI-Variante des AQUA MARINEX 0.6L/3.…

EAN/GTIN	4049371194471
Hersteller-Nr.	605-0241AQ
Hersteller	Sommer cable

Deep Sea heißt nicht „tief sehen“…

denn die verlustfreie Bildübertragung in großen Wassertiefen ist nicht nur für den Taucher, sondern auch für ein Kabel eine echte Herausforderung.
Die Ausführung 0,88 mm²/ ist die HD-SDI-Variante des AQUA MARINEX 0.6L/3.7, allerdings mit gasgeschäumter Isolation und doppelter Schirmung, für hochauflösende Full-HD-Bildformate und größere Übertragungslängen. Es kann dauerhaft in einer Wassertiefe von bis zu 50 m eingesetzt werden und trotzt allerlei Wasser-Kleintier-Attacken und all zu großem Wasserdruck. Aufgrund des unsymmetrischen Aufbaus kann das SC-AQUA MARINEX VIDEO 1.2L/4.8 auch als Instrumentenzuführung oder NF-Phono-Kabel verwendet werden. Es besitzt einen schwarzen UV-beständigen Außenmantel, der ohne weiteres mit Wandfarbe übermalt werden kann, ohne dabei die Funktionalität oder das Finish zu beeinträchtigen.

Vorteile:

Solider Außenmantel und zweifacher Cu-Geflechtschirm
Trommelbar und hohe Anzahl von Biegezyklen
Einsetzbar in großen Wassertiefen
Kälteflexibel durch speziellen HD-PUR Mantel
Kompromisslose mechanische und elektrische Leitungsqualität
Verwendbar mit handelsüblichen 1.2/4.8 BNC-Verbindern

Anwendung:

HD-SDI-Videokabel für die Festinstallation im Bootsbau, Tunnelbau
oder in Sportarenen
Flexibles HD-SDI-Videokabel für die Kamerazuleitung bei
Tauchgängen
Hochwertige Phono-/Audioleitung für die NF-Übertragung
Hochauflösende Bildübertragung bspw. für den Einsatz in der
Sedimenttechnik

Eigenschaften	Analog, Digital 75 Ω, HDTV, Halogenfrei / LSZH, PUR, SDI, Unterwasserverlegung
Einsatzgebiet	Aqua, Bühne / live, ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor
Anwendung	Videokabel
Farbe	schwarz
Mantelmaterial	PUR-SR
Mantel Ø [mm]	7,40
Mantel Ø ["]	0.2913
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,88
Innenleiter (video) [sqin]	0.0014
Innenleiter Ø (video) [mm]	1,06
Innenleiter Ø (video) ["]	0.0417
AWG (video)	18

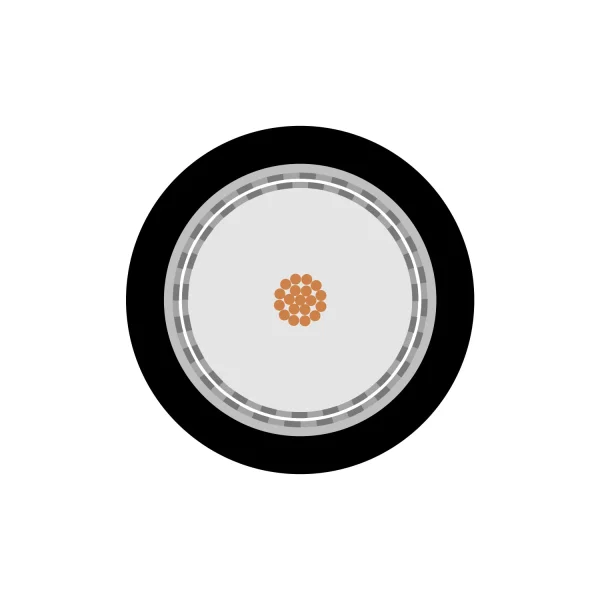

Abschirmung	2 x CU-Geflecht + Spezial-Schutzbandierung
Bedeckung, opt. [%]	90
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,40
Cu-Litze Ø (video) ["]	0.0157
Leiterisolationsmaterial	PO
Leiterisolation Ø [mm]	4,80
Leiterisolation Ø ["]	0.189
Gewicht bei 1 m [g]	72
Gewicht bei 1000 ft [lbs]	48.45, 54.5062
UV-Beständig	Ja
Brandlast je m [kWh]	0,38
Bauform	rund
Aufmachung, VPE	Meterware
Verkürzungsfaktor	0,86
Temperatur min. [°C]	-30, -40
Temperatur max. [°C]	80
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	141
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	462.5984
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m]	96
Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft]	314.9606
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	62
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	203,4121
Breite [mm]	7,4, 7,5
Breite ["]	0.2913, 0.2953
Höhe [mm]	7,4
Höhe ["]	0.2913
Kapazität Ader/Schirm bei 1m (video) [pF]	52
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	15.8496
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,3
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.8346
Dämpfung bei 470 MHz (100m & 20° C) [dB]	14,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4806
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.2179
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	21,9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.6751
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	27,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.2906
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	29,9
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.1135
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	33,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2108
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	40,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.4358
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	20, 23
Leiterwiderstand bei 1000 ft. [Ω]	6.096, 7.0104
Schirmwiderstand bei 1 km [Ω]	5,6
Schirmwiderstand bei 1000 ft. [Ω]	1.7069
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

5,96 €

inkl. USt: 7,09 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

500 Stück verfügbar

Lieferzeit: ca. 3 Tage
