SC-VECTOR PLUS 75 Ohm 1.3/5.7 4K, sw

Das Auge des Adlers…besitzt etwa die 3- bis 4-fache Auflösung als beim Menschen.So ermöglicht der 12G UHD-SDI-Übertragungsstandard so hohe Bild-Auflösungen, die das menschliche Auge nicht mehr vom Original-Schauplatz unterscheiden kann.Das VECTOR 1.3/5.7…

EAN/GTIN	4049371409742
Hersteller-Nr.	600-0131
Hersteller	Sommer cable

Das Auge des Adlers…

besitzt etwa die 3- bis 4-fache Auflösung als beim Menschen.
So ermöglicht der 12G UHD-SDI-Übertragungsstandard so hohe Bild-Auflösungen, die das menschliche Auge nicht mehr vom Original-Schauplatz unterscheiden kann.

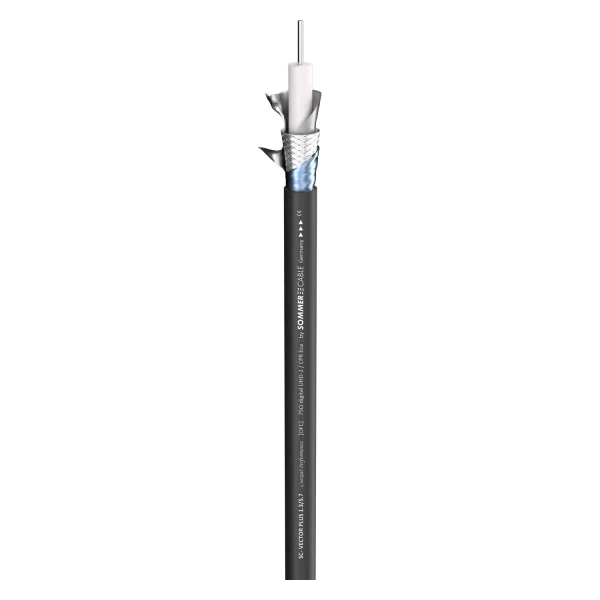

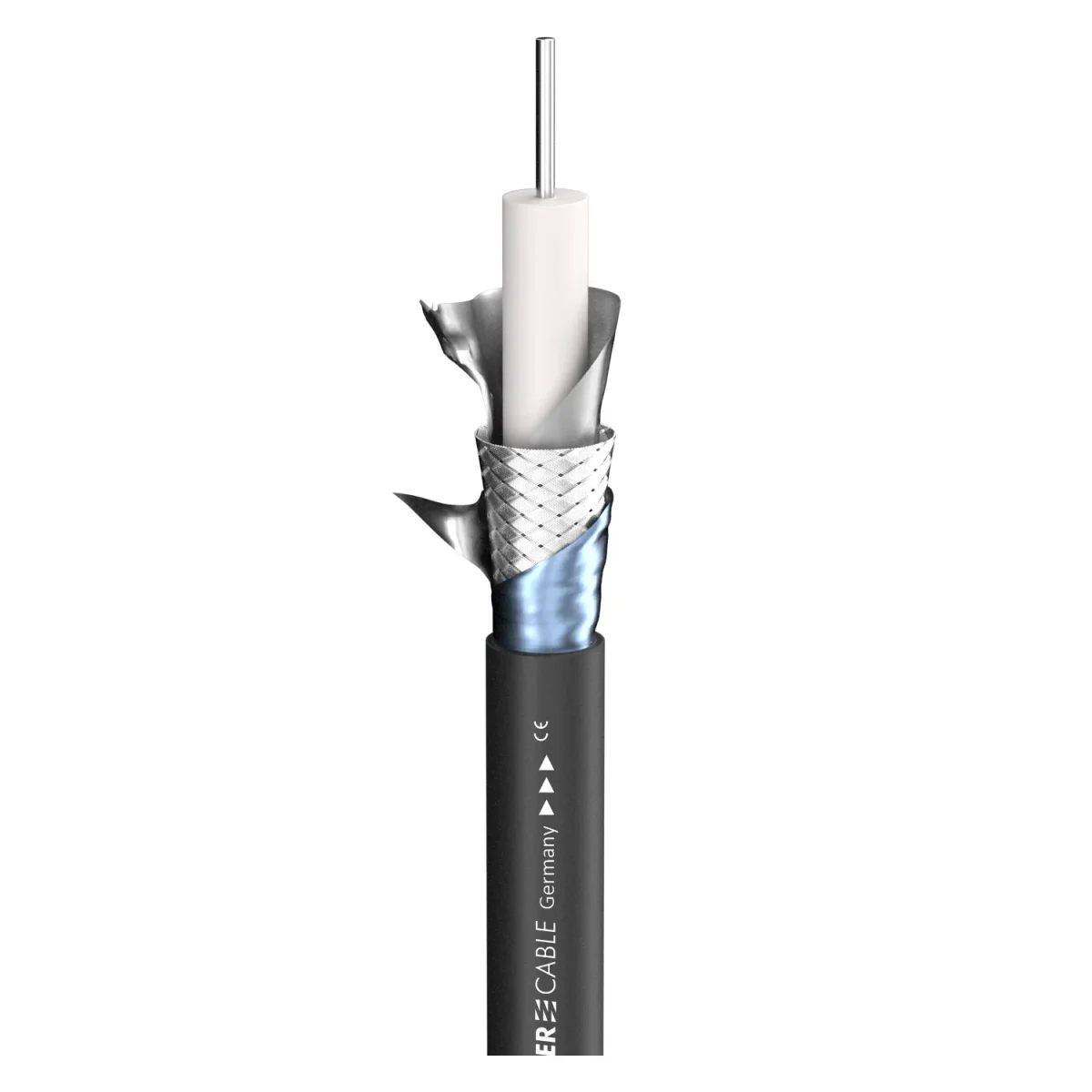

Das VECTOR 1.3/5.7 sorgt mit seinem kompakten Durchmesser von 8 mm und dem optimierten Schirmungsaufbau für äußerst niedrige Dämpfungswerte, wie man sie bisher nur von wesentlich dickeren Kabeln kennt.
Als Leiter verwenden wir einen versilberten Massivdraht mit niedrigsten Toleranzen, welcher in einer innen und außen geglätteten gasgeschäumten Isolation (Skin/Gas/Skin) eingebettet ist.
Die dreifache Schirmung, aufgebaut aus zwei robusten und dehnbaren AL/PTE-Folien und einem dichten verzinnten Kupfergeflecht mit 95% Bedeckung, verhindert Einstreuungen und Einfluss auf die elektrischen Werte. Diese hochwertigen Parameter garantieren eine perfekte und fehlerfreie Übertragung der folgenden Standards: SMPTE 259M (520m), SMPTE 292M (146 m), SMPTE 424M (99 m), SMPTE 425M (199 m), SMPTE 2081 (136 m) und SMPTE 2082 (94 m).
Der robuste Außenmantel besteht aus einem kälteflexiblen, langlebigen und UV-beständigen S-PVC.

Vorteile:

Dreifachschirmung mit 100% Bedeckung
Extrem langlebige und temperaturbeständige Komponenten (versilberte Litzen, geglättete Isolation, UV-beständiger Mantel)
Niedrigste Dämpfung bei geringem Durchmesser

Anwendung:

Digitale HD/UHD-SDI 4K Long-Distance-Übertragung
Verkabelung in der Rundfunk-, Broadcast- und Überwachungstechnik, Verbindung im Stadionbau und generell von Sport Events
Ideales Breitband-, Antennen- und Videokabel

Eigenschaften	3G-SDI, 6G-SDI, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Videokabel
Farbe	schwarz
Mantelmaterial	PVC
Mantel Ø [mm]	8,10
Mantel Ø ["]	0.3189
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter Ø (video) [mm]	1,30
Innenleiter Ø (video) ["]	0.0512
AWG (video)	16

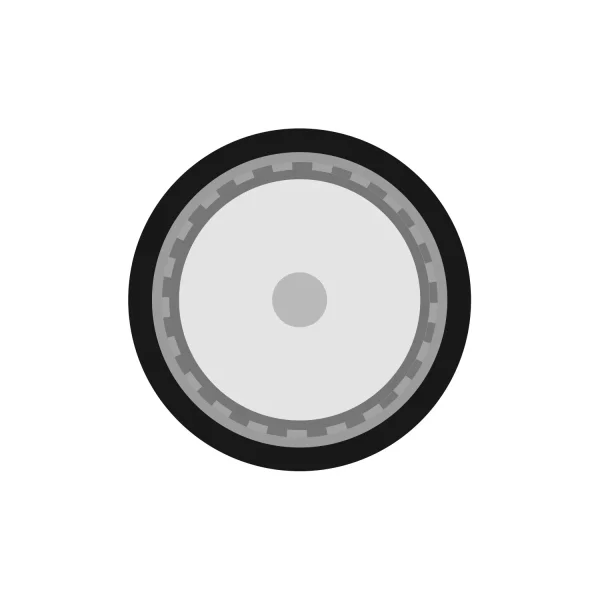

Abschirmung	AL-Folie + Cu-Geflecht, verzinnt + 2. AL-Folie
Bedeckung, opt. [%]	100
Leiterisolationsmaterial	Foam / Skin-PE, Skin-Foam-Skin-PE
Leiterisolation Ø [mm]	5,70
Leiterisolation Ø ["]	0.2244
Gewicht bei 1 m [g]	77.3
Gewicht bei 1000 ft [lbs]	60.5624
Brandlast je m [kWh]	0,22
Bauform	rund
Aufmachung, VPE	Meterware
Verkürzungsfaktor	0.84
Temperatur min. [°C]	-10
Temperatur max. [°C]	80
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m]	199
Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft]	652.8872
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m]	94
Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft]	308,399
Breite [mm]	8,1
Breite ["]	0.3189
Höhe [mm]	8,1
Höhe ["]	0.3189
Kapazität Ader/Schirm bei 1m (video) [pF]	52, 53
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	15.8496, 16.1544
Dämpfung bei 5 MHz (100m & 20° C) [dB]	1,2
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	0.3658
Dämpfung bei 50 MHz (100m & 20° C) [dB]	3,5
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.0668
Dämpfung bei 100 MHz (100m & 20° C) [dB]	4,3, 4,8
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.463, 1.3106
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	14,8, 16,1
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.511, 4.9073
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	20,1
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.1265
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	25,3
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.7114
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	27,5, 29,8
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.382, 9.083
Dämpfung bei 6000 MHz (100m & 20° C) [dB]	39,8, 42,7
Dämpfung bei 12000 MHz (100m & 20° C) [dB]	64
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	13
Leiterwiderstand bei 1000 ft. [Ω]	3.9624
Schirmwiderstand bei 1 km [Ω]	6,2
Schirmwiderstand bei 1000 ft. [Ω]	1.8898
CPR-Euroklasse	Eca
