Sommer cable

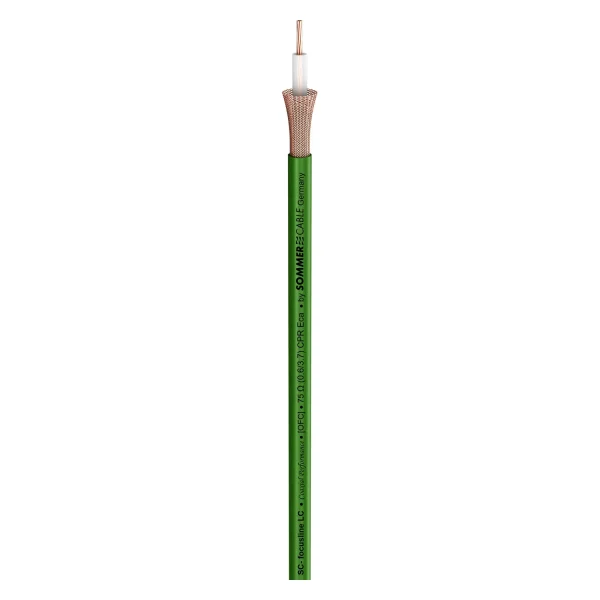

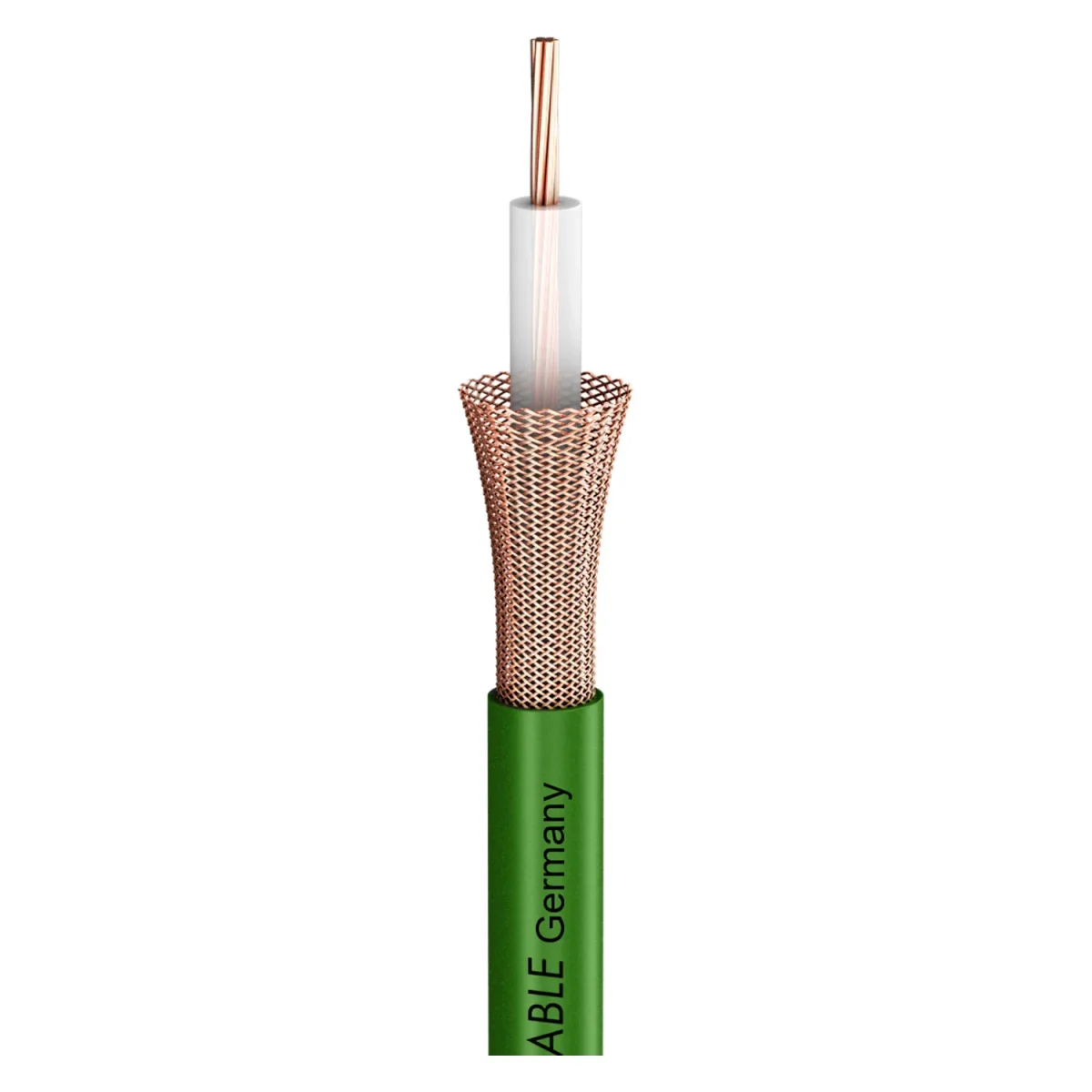

SC-FOCUSLINE L Videok. 75 Ohm gn

Genau das ist es...±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung. Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Die grüne…

EAN/GTIN	4049371395434
Hersteller-Nr.	600-0054LC
Hersteller	Sommer cable

Genau das ist es...

±1 %. Denn auf die ohmsche Genauigkeit kommt es an! Und Ungenauigkeit ist der Feind bei der Videoübertragung. Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Die grüne Mantelfarbe kennzeichnet den von Rundfunkhäusern geforderten Wellenwiderstand von 75 Ω mit einer Genauigkeit von ±1 %. Im Gegensatz zu den gängigen Videoleitungen ist das SC-Focusline L CPR-Version versehen mit einem weichen und trotzdem sehr widerstandsfähigen Mantel und einem engverseilten Kupfergeflecht aus oxygenfreiem Kupfer.

Vorteile:

Präziser Wellenwiderstand von 75 Ω
Flexibler und widerstandsfähiger Außenmantel
In grün und schwarz lieferbar

Anwendung:

Bildbearbeitung in der Videotechnik
Verkabelung von Bild- und Überwachungsmonitoren
Festinstallation in den Bereichen Broadcast und Television
Zur Datenübertragung
In der Hochfrequenztechnik

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer
Einsatzgebiet	ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Videokabel
Farbe	grün
Aufbau	02YS(ST)CH0,6/3,7
Mantelmaterial	PVC
Mantel Ø [mm]	6.20
Mantel Ø ["]	0.2441
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	0,22
Innenleiter (video) [sqin]	0.0003
Innenleiter Ø (video) [mm]	0,60
Innenleiter Ø (video) ["]	0.0236
AWG (video)	23
Abschirmung	Cu-Geflecht
Bedeckung, opt. [%]	92
Cu-Litzen (video)	7
Cu-Litze Ø (video) [mm]	0,20
Cu-Litze Ø (video) ["]	0.0079
Leiterisolationsmaterial	PE
Leiterisolation Ø [mm]	3.70
Leiterisolation Ø ["]	0.1457
Gewicht bei 1 m [g]	44
Gewicht bei 1000 ft [lbs]	29.6083
Brandlast je m [kWh]	0,23, 0,25
Bauform	rund
Aufmachung, VPE	100 m Rolle, 1000 m Rolle
Verkürzungsfaktor	0,66
Temperatur min. [°C]	-20
Temperatur max. [°C]	70, 80
Breite [mm]	6,2
Breite ["]	0.2441
Höhe [mm]	6,2
Höhe ["]	0.2441
Kapazität Ader/Schirm bei 1m (video) [pF]	67
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	20.4216
Dämpfung bei 5 MHz (100m & 20° C) [dB]	2,5
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	0.762
Dämpfung bei 50 MHz (100m & 20° C) [dB]	6,2
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.8898
Dämpfung bei 100 MHz (100m & 20° C) [dB]	10,2
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.109
Dämpfung bei 200 MHz (100m & 20° C) [dB]	13,1
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.9929
Wellenwiderstand [Ω]	75
Leiterwiderstand bei 1 km [Ω]	80, 150
Leiterwiderstand bei 1000 ft. [Ω]	24.384, 45.72
Schirmwiderstand bei 1 km [Ω]	10,5, 13
Schirmwiderstand bei 1000 ft. [Ω]	3.2004, 3.9624
CPR-Euroklasse	Eca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

1,81 €

inkl. USt: 2,15 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1500 Stück verfügbar

Lieferzeit: ca. 3 Tage

Ähnliche Produkte

Sommer cable

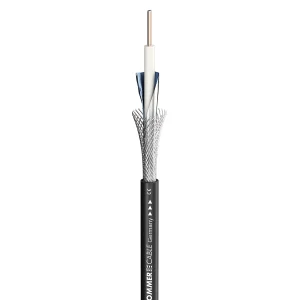

SC-MONOMAX 0.41/1.9, 75 Ohm sw

Den Schlankheitswahn...hat unser neues SC-MONOMAX HD 0.41/1.9 gepackt. Mit seinen 3,6mm Durchmesser ist das HD-SDI-Kabel ideal für nahezu unsichtbare Kabelanbindungen und kompakteste Patchverkabelungen, z.B. in Schaltschränken, wo jeder Quadratmillimeter…

EAN: 4049371377904

Sommer cable: 600-0041C

SC-FOCUSLINE MS Videok. 100%Schirm sw

EAN: 4049371003544

Sommer cable: 600-0051MS

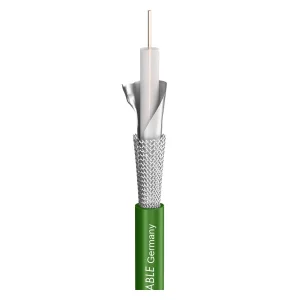

SC-FOCUSLINE MSF Videok. FRNC, gn

EAN: 4049371005678

Sommer cable: 600-0054MSF

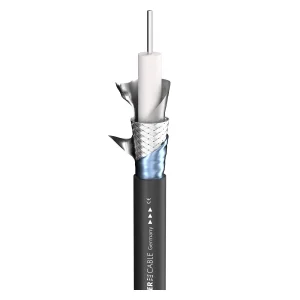

SC-VECTOR PLUS 75 Ohm 1.3/5.7 4K, sw

Das Auge des Adlers…besitzt etwa die 3- bis 4-fache Auflösung als beim Menschen.So ermöglicht der 12G UHD-SDI-Übertragungsstandard so hohe Bild-Auflösungen, die das menschliche Auge nicht mehr vom Original-Schauplatz unterscheiden kann.Das VECTOR 1.3/5.7…

EAN: 4049371409742

Sommer cable: 600-0131

SC-VECTOR PLUS 75 Ohm 1.3/5.7 4K, sw

EAN: 4049371422857

Sommer cable: 600-0131NE

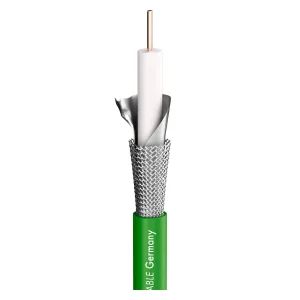

SC-RG RCBS 1048, 1.0/4.8, grün, PVC
