Sommer cable

OBSERVER 1 HD Video+Power Kombikabel

Wenn Kabel einmal heiraten...dann ist das eine konsequente Sache! Unzertrennlich liegen Videoleitung und Stromversorgung in einem Mantel vereint beieinander. Das SC-Observer 1 HD besteht aus einer hochwertigen 75 Ω Videoleitung, umseilt von einer Stromve…

EAN/GTIN	4049371003995
Hersteller-Nr.	600-2101
Hersteller	Sommer cable

Wenn Kabel einmal heiraten...

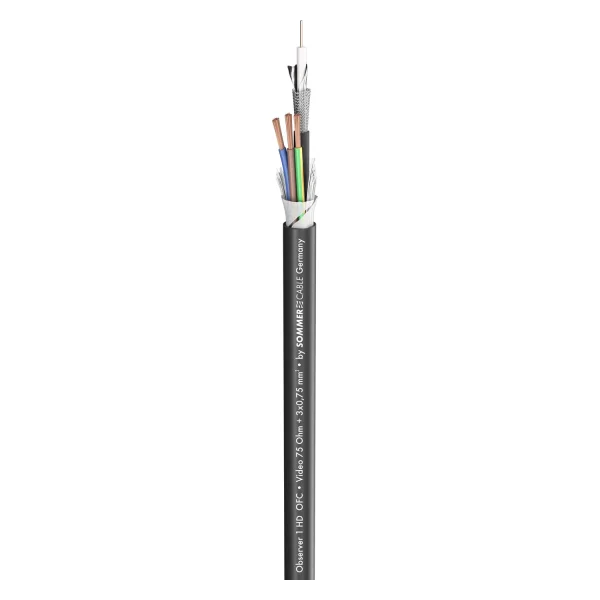

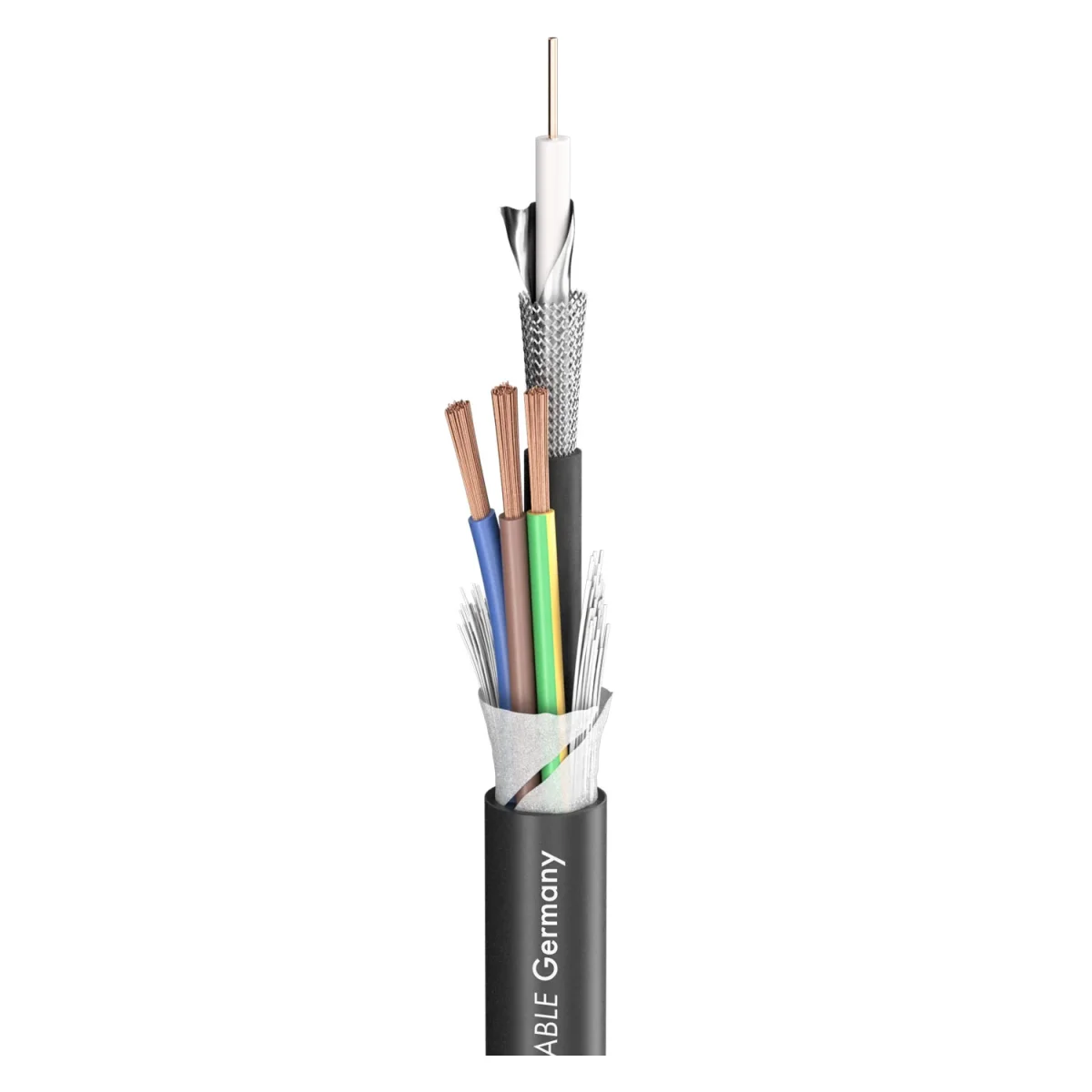

dann ist das eine konsequente Sache! Unzertrennlich liegen Videoleitung und Stromversorgung in einem Mantel vereint beieinander. Das SC-Observer 1 HD besteht aus einer hochwertigen 75 Ω Videoleitung, umseilt von einer Stromversorgung mit dem Adernquerschnitt von 3 x 0,75 mm² Durch diese Konstruktion ist es möglich Videosignale zu übertragen und gleichzeitig die Stromversorgung zum Monitor oder zur Kamera herzustellen. Das Kabel ist sehr flexibel, kälteresistent, robust und sehr einfach zu verarbeiten.

Vorteile:

75 Ω Kabel und Stromleitung in einem Kabel
Sehr langlebig und widerstandsfähig durch hoch wertigen PVC-Mantel
Sehr gute Dämpfungswerte der 75 Ω Videoleitung
Hervorragende Schirmung durch die Kombination von Cu-Geflecht und AL/PT-Folie

Anwendung:

Ansteuerung von Überwachungs-Monitoren
Studioinstallation und Festverlegung

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Video- & Powerkabel
Farbe	schwarz

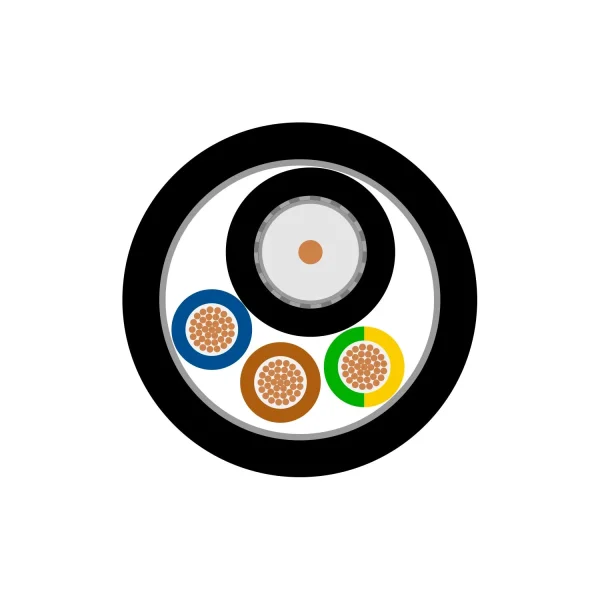

Aufbau	[LI02YSC12Y0,60mm+3x0,75mm²]Y
Aufbau (video)	LI02YSC12Y0,60mm
Aufbau (power)	3 x 0,75 mm²
Mantelmaterial	S-PVC
Mantel Ø [mm]	9,00
Mantel Ø ["]	0.3543
Mantel Ø (power) [mm]	0,00
Kanalanzahl (video)	1
Kanalanzahl (power)	1
Innenleiter	4
Innenleiter (video)	1
Innenleiter (power)	3
Innenleiter (video) [mm²]	0,28
Innenleiter (video) [sqin]	0.0004
Innenleiter (power) [mm²]	0,75
Innenleiter (power) [sqin]	0.0012
Innenleiter Ø (video) [mm]	0,60
Innenleiter Ø (video) ["]	0.0236
Innenleiter Ø (power) [mm]	0,98
Innenleiter Ø (power) ["]	0.0386
AWG (video)	23
AWG (power)	18
Abschirmung (video)	Cu-Geflecht + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	0,60
Cu-Litze Ø (video) ["]	0.0236
Leiterisolationsmaterial (video)	Foam/Skin-PE
Leiterisolation Ø (video) [mm]	2,80
Leiterisolation Ø (video) ["]	0.1102
Gewicht bei 1 m [g]	110, 132
Gewicht bei 1000 ft [lbs]	74.0208, 88.8249
UV-Beständig	Ja
Brandlast je m [kWh]	0,38
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-20
Temperatur max. [°C]	70, 80
Breite [mm]	9,7
Breite ["]	0.3819
Höhe [mm]	9,7
Höhe ["]	0.3819
Kapazität Ader/Schirm bei 1m (video) [pF]	55, 56
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.764, 17.0688

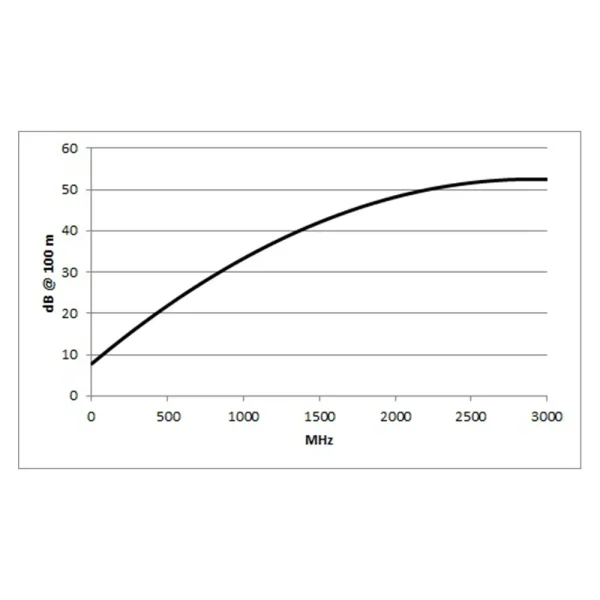

Dämpfung bei 50 MHz (100m & 20° C) [dB]	7,3
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.225
Dämpfung bei 100 MHz (100m & 20° C) [dB]	10,8
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.2918
Dämpfung bei 200 MHz (100m & 20° C) [dB]	14,5
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4196
Dämpfung bei 470 MHz (100m & 20° C) [dB]	22,4, 22,7
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.919, 6.8275
Dämpfung bei 862 MHz (100m & 20° C) [dB]	31,1
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.4793
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	33,6
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2413
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	41,2
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.5578
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	45,2
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	13.777
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	50,9
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	15.5143
Wellenwiderstand (video) [Ω]	75
Leiterwiderstand bei 1 km [Ω]	62,2
Leiterwiderstand bei 1000 ft. [Ω]	18.9586
Leiterwiderstand bei 1 km (video) [Ω]	69
Leiterwiderstand bei 1000 ft. (video) [Ω]	21.0312
Nennspannung (power) [V]	300
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

4,90 €

inkl. USt: 5,83 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
