SC-AQUA MARINEX ASTRAL LLX 1.13/5.0 sw
SC-AQUA MARINEX ASTRAL-LLXAlt wie Methusalem …und dabei fit sein und aussehen wie ein Jüngling. Das SC-ASTRAL-LLX besitzt eine patentierte Konstruktion von Carbonschirmen um Massivleiter und Isolation, sowie eine schützende Polyesterfolie unter dem PVCAu…
| EAN/GTIN | 4049371444583 |
| Hersteller-Nr. | 600-0961AQ-LLX |
| Hersteller | Sommer cable |
SC-AQUA MARINEX ASTRAL-LLX
Alt wie Methusalem …

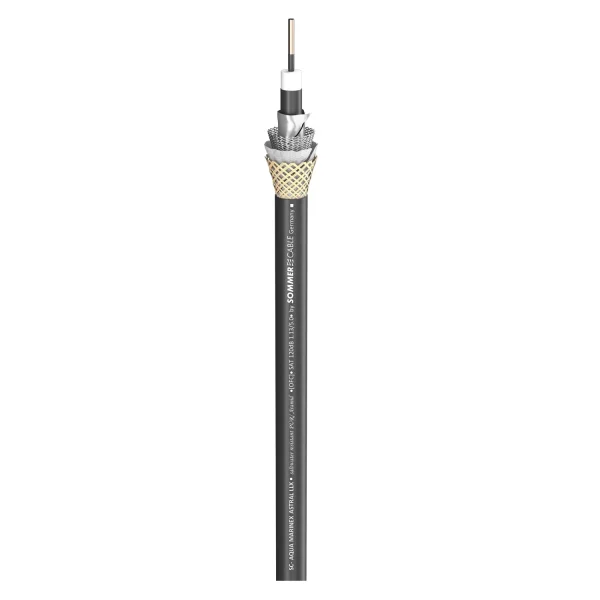

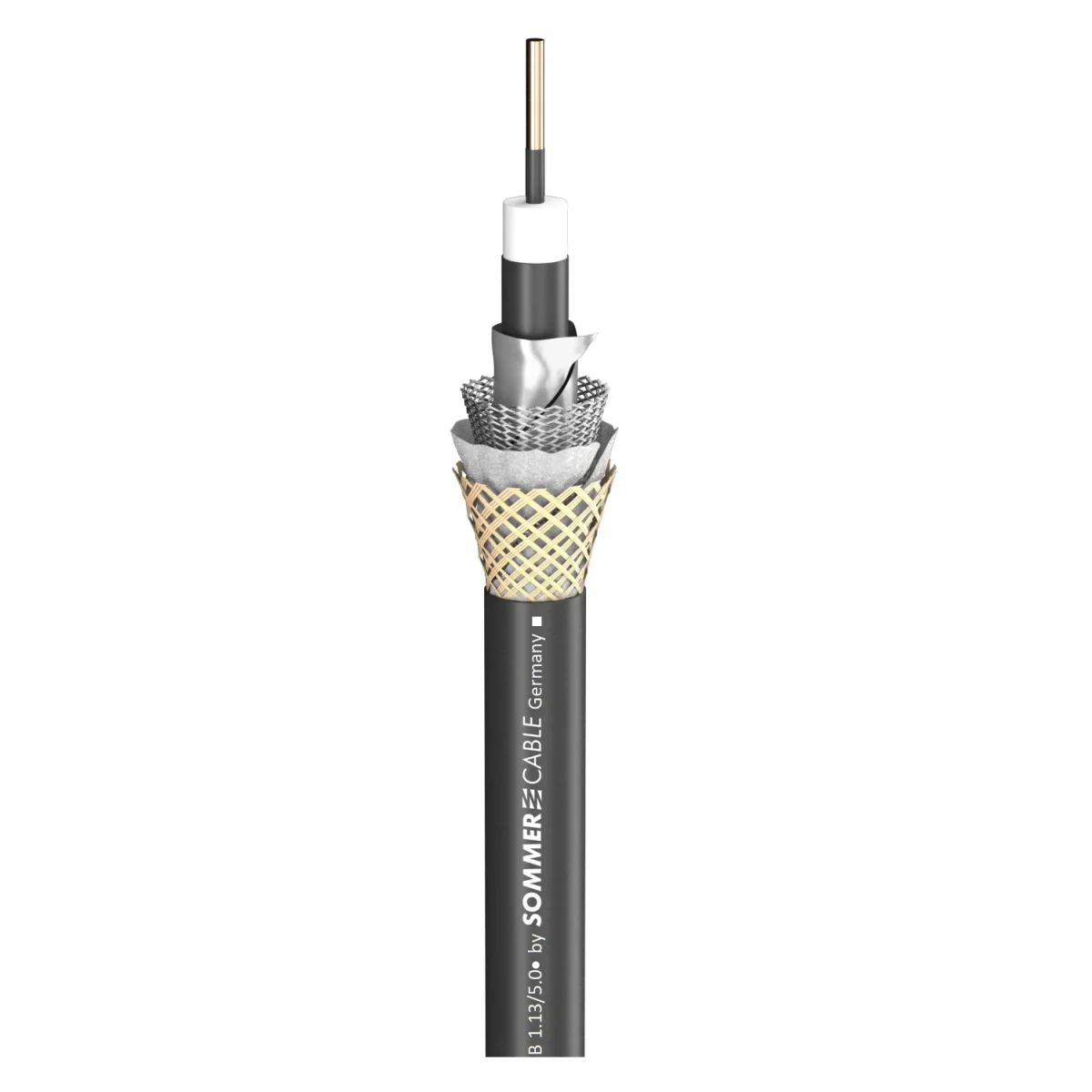

und dabei fit sein und aussehen wie ein Jüngling. Das SC-ASTRAL-LLX besitzt eine patentierte Konstruktion von Carbonschirmen um Massivleiter und Isolation, sowie eine schützende Polyesterfolie unter dem PVCAußenmantel.
Dies vermeidet eine Materialermüdung, gewährt konstante,
niedrigste Dämpfungswerte sowie ein Schirmmaß von 120 dB auf Jahrzehnte hinaus. Zusätzlich stabilisieren die beiden Carbonschirme den Massivleiter und die Skin-PE-Isolation. Dadurch behält das Kabel seine runde Form und
elektrischen Werte, auch nach der Verlegung.
Das SC-ASTRAL-LLX erfüllt den HD-SDI-Standard und ist für lange Verlegestrecken in großen SAT-Empfangsanlagen geeignet. Es ist auch als ARAMID-verstärkte AQUA MARINEX Version erhältlich.
Vorteile:
- Beste Übertragungsqualität und Dämpfungswerte
- Konstante Werte auch nach der Verlegung auf Jahrzehnte hinaus durch patentierte Antiaging-Konstruktion
- Analog- und digitaltauglich, HD-SDI Übertragungsqualität
- Inkl. Aramid-Verstärkung
Anwendung:
- High-End Kabel für BK- und digitale SAT-Anlagen
- Für den professionellen HDTV Einsatz
| Eigenschaften | Analog, Digital 75 Ω, FRNC flammwidrig, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI |
| Einsatzgebiet | Aqua, Installation, Studio / Broadcast |
| Anwendung | SAT-Kabel HD, 120dB, longlife, aramidverstärkt |
| Farbe | schwarz |
| Aufbau | (1.13/5.0) 120 dB |
| Mantelmaterial | PUR-SR mit ARAMID-Verstärkung und Spezial-Schutzbandierung |
| Mantel Ø [mm] | 8.50 |
| Mantel Ø ["] | 0.3346 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 1,00 |
| Innenleiter (video) [sqin] | 0.0016 |
| Innenleiter Ø (video) [mm] | 1,13 |
| Innenleiter Ø (video) ["] | 0.0445 |
| AWG (video) | 17 |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 1,13 |
| Cu-Litze Ø (video) ["] | 0.0445 |
| Leiterisolationsmaterial | Foam / Skin-PE |
| Leiterisolation Ø [mm] | 5,00 |
| Leiterisolation Ø ["] | 0.1969 |
| Gewicht bei 1000 ft [lbs] | 59.2166 |
| Brandlast je m [kWh] | 0,41 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Ring, 500 m Rolle |
| Verkürzungsfaktor | 0,85 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Breite [mm] | 8,5 |
| Breite ["] | 0.3346 |
| Höhe [mm] | 8,5 |
| Höhe ["] | 0.3346 |
| Dämpfung bei 5 MHz (100m & 20° C) [dB] | 1,5 |
| Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] | 0.4572 |
| Dämpfung bei 50 MHz (100m & 20° C) [dB] | 4 |
| Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.2192 |
| Dämpfung bei 100 MHz (100m & 20° C) [dB] | 5,6 |
| Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.7069 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 7,9 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2.4079 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 12,4 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.7795 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 15,5, 17 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.7244 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 18,6 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5.6693 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 23 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.0104 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 25,2 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.681 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 28,4 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 8.6563 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 34,8 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 10.607 |
| Wellenwiderstand [Ω] | 75 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
