Sommer cable

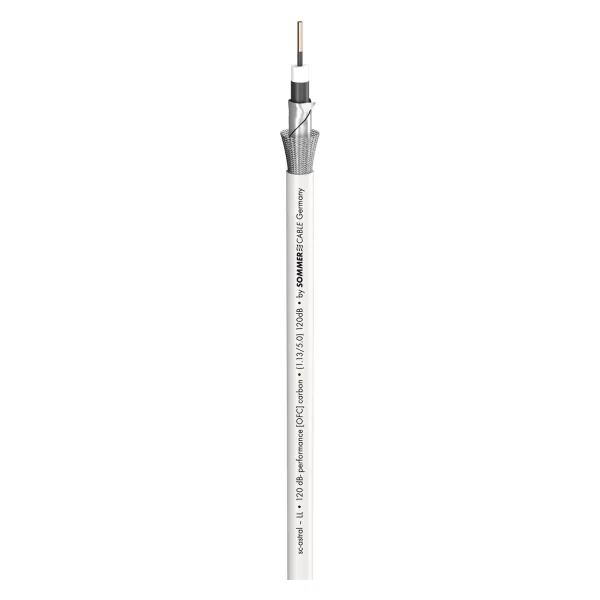

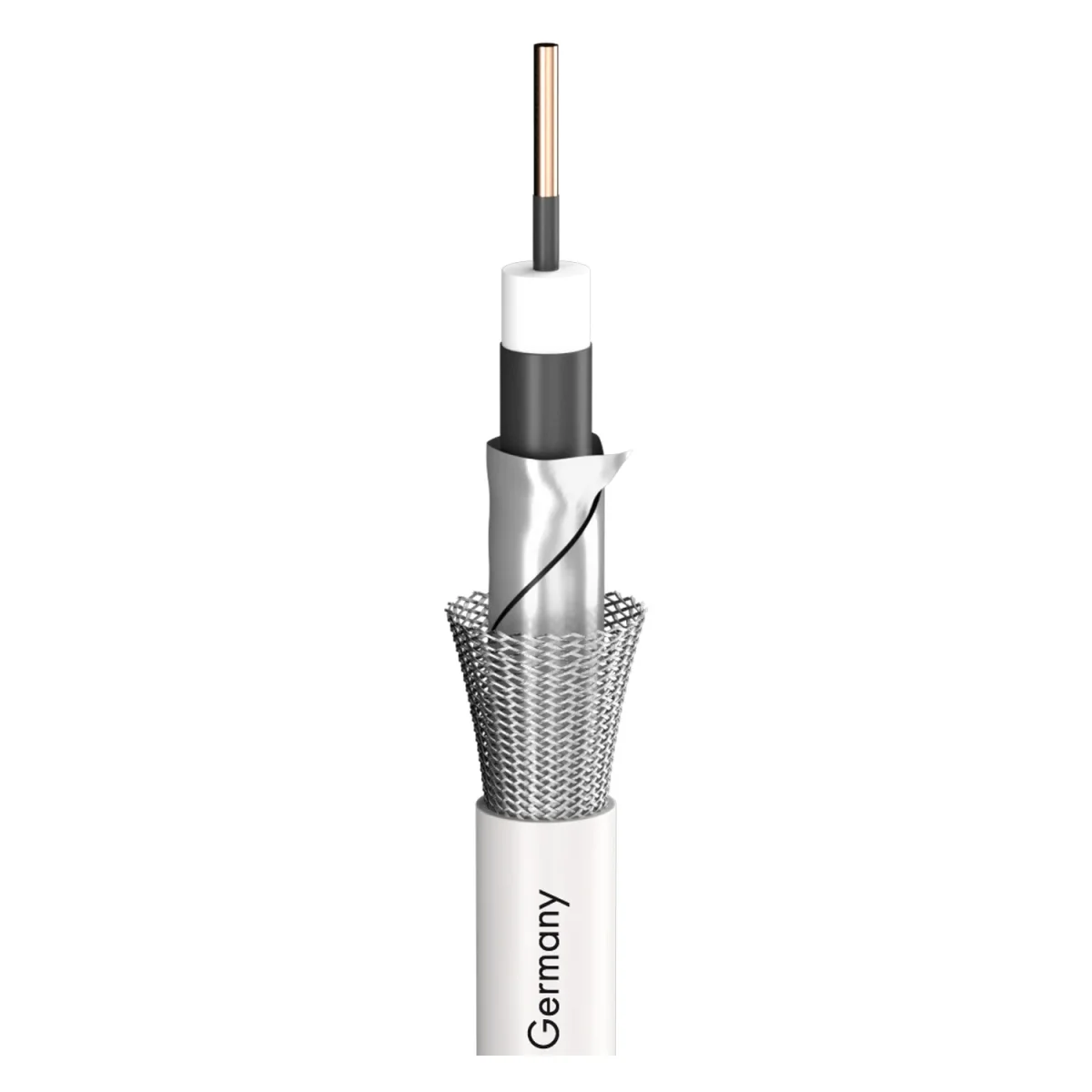

SC-ASTRAL DIGISAT-Kabel 1.13/5.0 ws

Alt wie Methusalem...und dabei fit sein und aussehen, wie ein Jüngling. Das SC-Astral-LLX besitzt eine patentierte Konstruktion von Carbonschirmen um Massivleiter und Isolation, sowie eine schützende Polyesterfolie unter dem PVC-Außenmantel. Dies vermeid…

EAN/GTIN	4049371001694
Hersteller-Nr.	600-0960LLX
Hersteller	Sommer cable

Alt wie Methusalem...

und dabei fit sein und aussehen, wie ein Jüngling. Das SC-Astral-LLX besitzt eine patentierte Konstruktion von Carbonschirmen um Massivleiter und Isolation, sowie eine schützende Polyesterfolie unter dem PVC-Außenmantel. Dies vermeidet eine Materialermüdung und gewährt konstante Dämpfungswerte auf Jahrzehnte hinaus. Herkömmliche SAT-Kabel verlieren ihre gute Dämpfung in der Regel bereits beim Verlegen und Konfektionieren. Hier verformt sich die ehemals runde Skin-PE-Isolation zur Ellipse und der Massivleiter verlässt schon bei leichten Biegungen seine Zentrierung. Die beiden Carbonschirme des SC-Astral-LLX stabilisieren den Massivleiter und die Skin-PE-Isolation. Dadurch erhält das Kabel seine runde Form und elektrischen Werte, auch nach der Verlegung. Durch diese Konstruktion konnten wir außerdem niedrigste Dämpfungswerte erreichen und ein Schirmmaß von 120 dB! Das SC-Astral-LLX erfüllt somit auch den HD-SDI Standard und ist für lange Verlegestrecken in großen SAT-Empfangsanlagen geeignet.

Vorteile:

Beste Übertragungsqualität und Dämpfungswerte
Konstante Werte auch nach der Verlegung auf Jahrzehnte hinaus durch patentierte Antiaging-Konstruktion
Analog- und digitaltauglich, HD-SDI Übertragungsqualität

Anwendung:

High-End Kabel für BK- und digitale SAT-Anlagen
Für den professionellen HDTV Einsatz

Eigenschaften	Analog, Digital 75 Ω, FRNC flammwidrig, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI
Einsatzgebiet	Installation, Studio / Broadcast
Anwendung	SAT-Kabel HD, 120dB, longlife
Farbe	weiß

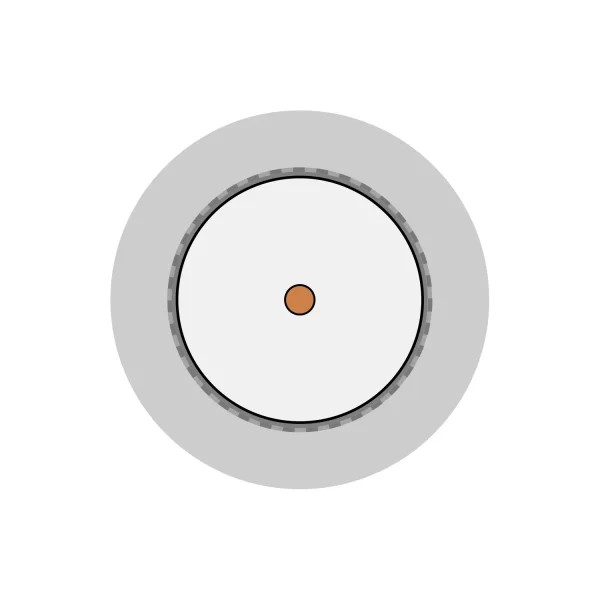

Aufbau	(1.13/5.0) 120 dB
Mantelmaterial	PVC
Mantel Ø [mm]	6.80
Mantel Ø ["]	0.2677
Kanalanzahl (video)	1
Innenleiter	1
Innenleiter (video)	1
Innenleiter (video) [mm²]	1,00
Innenleiter (video) [sqin]	0.0016
Innenleiter Ø (video) [mm]	1,13
Innenleiter Ø (video) ["]	0.0445
AWG (video)	17
Abschirmung	Cu-Geflecht verzinnt + AL-Folie + 2 x Semiconductor
Bedeckung, opt. [%]	100
Cu-Litzen (video)	1
Cu-Litze Ø (video) [mm]	1,13
Cu-Litze Ø (video) ["]	0.0445
Leiterisolationsmaterial	Foam / Skin-PE, Skin-Foam-Skin-PE
Leiterisolation Ø [mm]	5.00
Leiterisolation Ø ["]	0.1969
Gewicht bei 1 m [g]	70, 116
Gewicht bei 1000 ft [lbs]	47.1041, 78.0583
Brandlast je m [kWh]	0,24
Bauform	rund
Aufmachung, VPE	100 m Ring, 500 m Rolle
Verkürzungsfaktor	0.82
Temperatur min. [°C]	-20
Temperatur max. [°C]	70, 80
Breite [mm]	6,8
Breite ["]	0.2677
Höhe [mm]	6,8
Höhe ["]	0.2677
Kapazität Ader/Schirm bei 1m (video) [pF]	52
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	15.8496

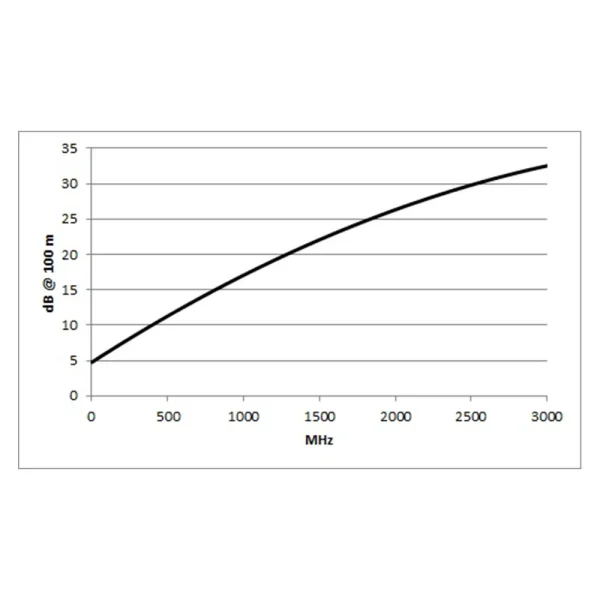

Dämpfung bei 100 MHz (100m & 20° C) [dB]	5,5
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.6764
Dämpfung bei 200 MHz (100m & 20° C) [dB]	7,5
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.286
Dämpfung bei 470 MHz (100m & 20° C) [dB]	10,9
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.3223
Dämpfung bei 862 MHz (100m & 20° C) [dB]	15,5
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.7244
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	17,5
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	5.334
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	21,9
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.6751
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	24,5
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	7.4676
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	27
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.2296
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	33
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.0584
Wellenwiderstand [Ω]	75
Schirmwiderstand bei 1 km [Ω]	11
Schirmwiderstand bei 1000 ft. [Ω]	3.3528
CPR-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

2,62 €

inkl. USt: 3,12 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
