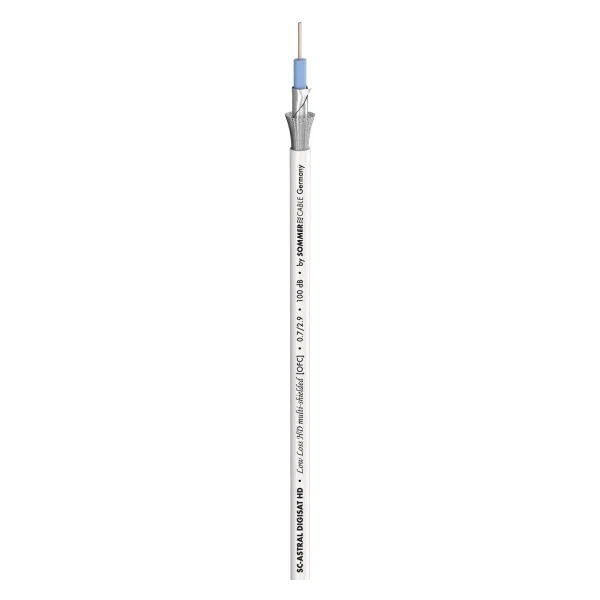

Sommer cable

SC-ASTRAL PRO SERIES 0.7/2.9 ws, 100 dB

Ganz in Weiß...präsentiert sich unsere neue Generation von hochwertigen digitalen SAT-Kabeln. In diese Serie haben wir aktuellste Fertigungstechniken implementiert, wie diese auch bei unseren professionellen Broadcast-Videokabeln Anwendung finden. Die Is…

EAN/GTIN	4049371268912
Hersteller-Nr.	601-0930
Hersteller	Sommer cable

Ganz in Weiß...

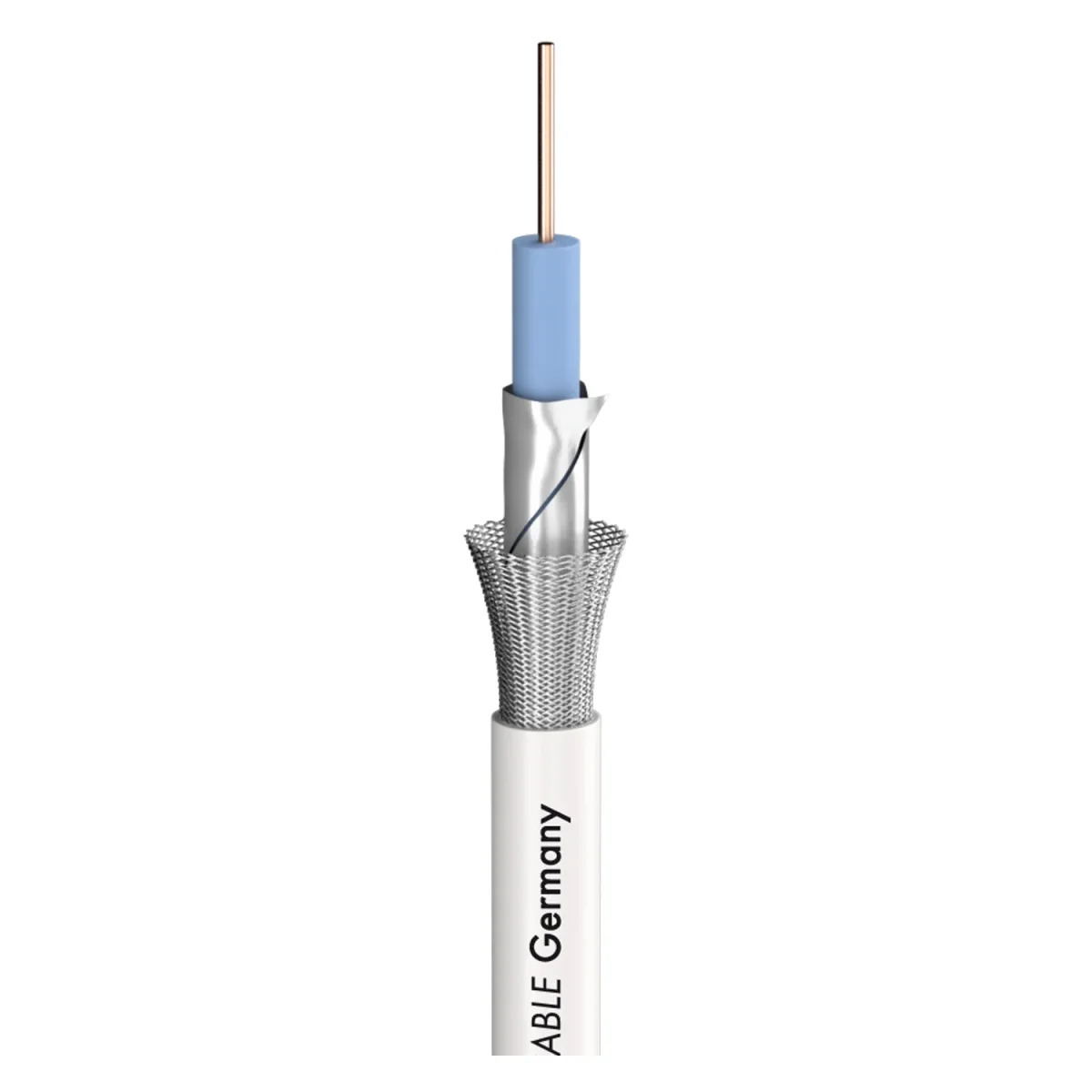

präsentiert sich unsere neue Generation von hochwertigen digitalen SAT-Kabeln. In diese Serie haben wir aktuellste Fertigungstechniken implementiert, wie diese auch bei unseren professionellen Broadcast-Videokabeln Anwendung finden. Die Isolation ist gasgeschäumt und mit einer „Double Skin“ Isolationsglättung versehen, die dauerhaft extrem gute Dämpfungs – und Schirmdämpfungswerte sowie geringe Kopplungswiderstände garantiert. Durch die DECT-Mobiltelefontechnik, W-Lan und das E-Netz, die auch im Gigahertzbereich wie diverse TV-Programme senden, ist eine sauber gelegte und dichte Schirmung unverzichtbar, um Einstreuungen von elektromagnetischen Störfeldern zu vermeiden. Die verwendeten Folien sind überlappend und mit AL/PT beschichtet, damit diese bei Dehnung oder Temperaturschwankungen nicht einreißen. Wir verarbeiten ein hochwertiges oxygenfreies Kupfer der Klasse 6N (OFC 99,9999%), das – bei sachgemäßer Verlegung - gegen Oxidation gerüstet ist. Bei der Kabelproduktion kann es wesentlich sauberer gezogen werden, was wiederum Einfluss auf die elektrischen Werte hat und geringere Toleranzen beim Wellenwiderstand garantiert.
Der hochwertige Außenmantel aus S-PVC ist alterungsbeständig, feuchtigkeitsabweisend und der Aufbau sehr montagefreundlich.

Vorteile:

Innenleiter aus massivem, sauerstofffreien Kupfer (OFC Class 6N)
Hohes Schirmmaß, 3-fach bis 4-fach Schirmung, geringe Kopplungswiderstände
Gasgeschäumte Isolation, geglättet, strapazierfähige AL/PT-Folie
Störungsfreie Digitalsignalübertragung bei SAT-/ BK-/terrestrischen Anlagen
Robust und anpassungsfähig
Einfache und unkomplizierte Montage

Anwendung:

Professionelle Satellitentechnik für den Innen- und Außenbereich
Festinstallation in der Gebäude- und Überwachungstechnik

Marke	Sommer cable
Eigenschaften	Analog, Digital 75 Ω, Erdverlegung, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI/HD-SDI
Einsatzgebiet	ELA 100 V, Installation, Studio / Broadcast
Anwendung	SAT-KABEL HD/UHD/DIGITAL PROFESSIONAL
Farbe	weiß
Mantelmaterial	PVC
Mantel Ø (video) [mm]	4,60
Mantel Ø (video) ["]	0.1811
Innenleiter	1
Innenleiter (video)	1
Innenleiter Ø (video) [mm]	0,65
Innenleiter Ø (video) ["]	0.0256
AWG (video)	22

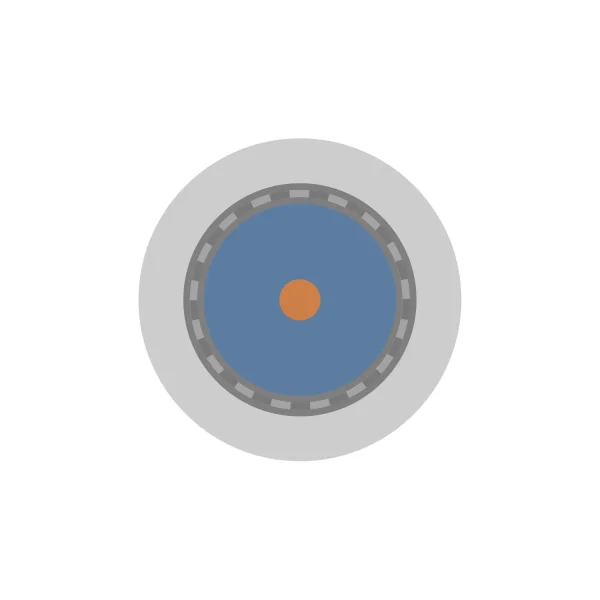

Abschirmung	AL-Folie + Cu-Geflecht, verzinnt + 2. AL-Folie
Leiterisolationsmaterial	Foam / Skin-PE, Gas Injected-PE
Leiterisolation Ø [mm]	2,90
Leiterisolation Ø ["]	0.1142
Gewicht bei 1 m [g]	30
Gewicht bei 1000 ft [lbs]	20.1875
Brandlast je m [kWh]	0,12
Bauform	rund
Aufmachung, VPE	100 m, 500 m
Verkürzungsfaktor	0,83
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
Breite [mm]	4,6
Breite ["]	0.1811
Höhe [mm]	4,6
Höhe ["]	0.1811
Kapazität Ader/Schirm bei 1m (video) [pF]	53, 55
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.764, 16.1544
Dämpfung bei 100 MHz (100m & 20° C) [dB]	8,1, 8,8
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.4689, 2.6822
Dämpfung bei 200 MHz (100m & 20° C) [dB]	15,1
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.6025
Dämpfung bei 470 MHz (100m & 20° C) [dB]	21,2
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.4618
Dämpfung bei 862 MHz (100m & 20° C) [dB]	28
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.5344
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	31
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.4488
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	42,5
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.954
Wellenwiderstand [Ω]	75
Schirmwiderstand bei 1 km [Ω]	22
Schirmwiderstand bei 1000 ft. [Ω]	6.7056
CPR-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

1,56 €

inkl. USt: 1,86 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

1 Stück verfügbar

Lieferzeit: ca. 3 Tage
