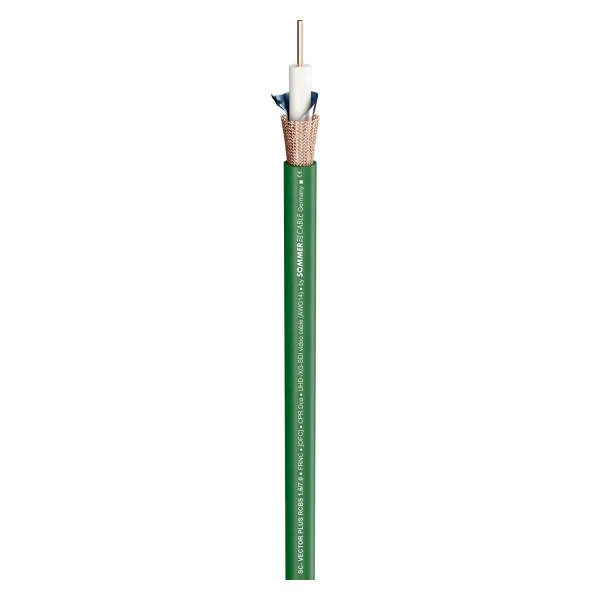

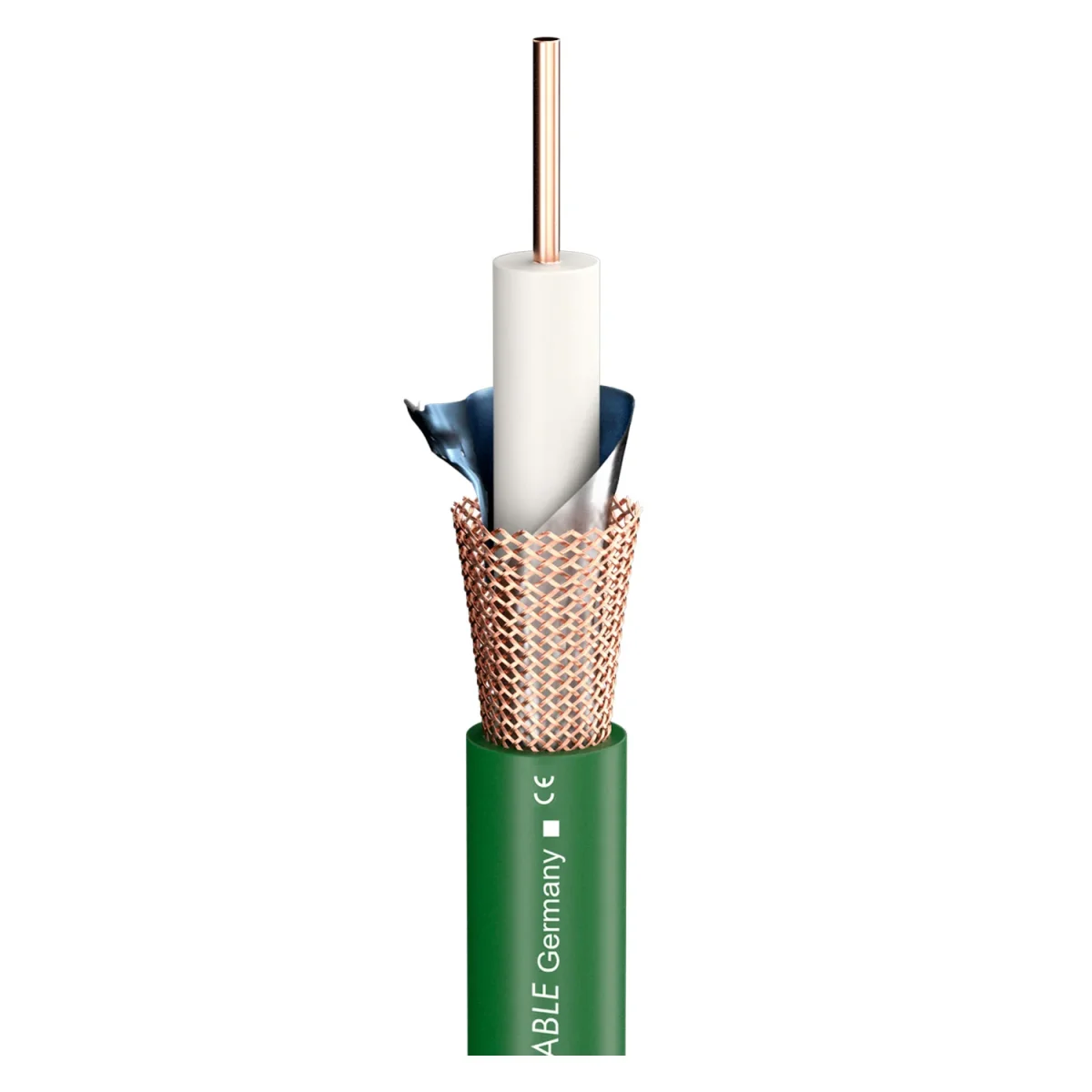

SC-RG RCBS 1670, 1.6/7.0, grün, FRNC
Videokabel SC-Vector Plus RCB; 1 x 1,63; LSZH Ø 10,20 mm; 75 Ω in bewährter sorglos Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Mobiler Einsatz outdoor / indoor, Installation, ELA 100 V
| EAN/GTIN | 4049371392761 |
| Hersteller-Nr. | 600-0234FC |
| Hersteller | Sommer cable |
Simultanübersetzer...
sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 1080p gleichzeitig zusätzliche Daten, wie 16 bildsynchrone digitale Audiokanäle(AES-3 nach SMPTE 272M und 299M), Timecode-Steuerdaten und Fehlerprüfpakete eingebettet (embedded) werden. Das spart zusätzliche Audio- bzw. Steuerleitungen. Für die großen Bandbreiten von 3G-SDI (2,97 Gbit/s nach SMPTE 424M) ist unsere 3G-SDI-Kabelserie das optimale Transportmittel. Superniedrige Dämpfungswerte von unter 30 dB @ 2,97 Gbit/s werden durch den großen 1.6er-OFC-Innenleiter mit einer speziellen gasgeschäumten Skin-Foam-Skin-Isolation und doppelter Abschirmung erreicht. Die Massivdrahtversion ist ideal für professionelle, medientechnische Installationen in Fernsehstudios und Ü-Wägen, während die trommelbare Litzenversion ihre flexiblen Vorteile bei mobilen Übertragungen ausspielt.
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
- Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken
Anwendung:
- Digitale UHD-SDI-Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
- Professionelle, medientechnische Festinstallation nach 6G-Standard
| Eigenschaften | 3G-SDI / UHD, Analog, Digital 75 Ω, FRNC flammwidrig, HDTV, Halogenfrei / LSZH, OFC hochreines Kupfer, SDI |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor |
| Anwendung | Videokabel |
| Farbe | grün |
| Aufbau | 02YS(ST)CH1,6L/7, 02YS(ST)CH1,6L/7,2 |
| Mantelmaterial | FRNC, LSZH |
| Mantel Ø [mm] | 10,20 |
| Mantel Ø ["] | 0.4016 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter Ø (video) [mm] | 1,60, 1,63 |
| Innenleiter Ø (video) ["] | 0.063, 0.0642 |
| AWG (video) | 14 |
| Abschirmung | Cu-Geflecht + AL / PT-Folie |
| Bedeckung, opt. [%] | 100 |
| Cu-Litzen (video) | 1 |
| Cu-Litze Ø (video) [mm] | 1,60, 1,63 |
| Cu-Litze Ø (video) ["] | 0.063, 0.0642 |
| Leiterisolationsmaterial | Foam/Skin-PE, Gas Injected-PE |
| Leiterisolation Ø [mm] | 7,00, 7,20 |
| Leiterisolation Ø ["] | 0.2756, 0.2835 |
| Gewicht bei 1 m [g] | 120 |
| Gewicht bei 1000 ft [lbs] | 80.7499 |
| Brandlast je m [kWh] | 0,73, 0,75 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle, 500 m Rolle, 1000 m Rolle |
| Verkürzungsfaktor | 0,8, 0,83, 0.82 |
| Temperatur min. [°C] | -25 |
| Temperatur max. [°C] | 30, 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 234 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 767.7166 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m] | 156 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft] | 511.811 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 101 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 331,3648 |
| Breite [mm] | 10,2 |
| Breite ["] | 0.4016 |
| Höhe [mm] | 10,2 |
| Höhe ["] | 0.4016 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 16.1544 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 5,3 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 1.6154 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 8,4 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2.5603 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 11,9 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.6271 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 13 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.9624 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 17 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5.1816 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 18,7 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5.6998 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 19,4 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 5.9131 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 25,6 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.8029 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 39,5 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 51,7 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 63,1 |
| Wellenwiderstand [Ω] | 75 |
| Schirmwiderstand bei 1 km [Ω] | 10, 11 |
| Schirmwiderstand bei 1000 ft. [Ω] | 3.048, 3.3528 |
| BPVo-Euroklasse | Dca |
