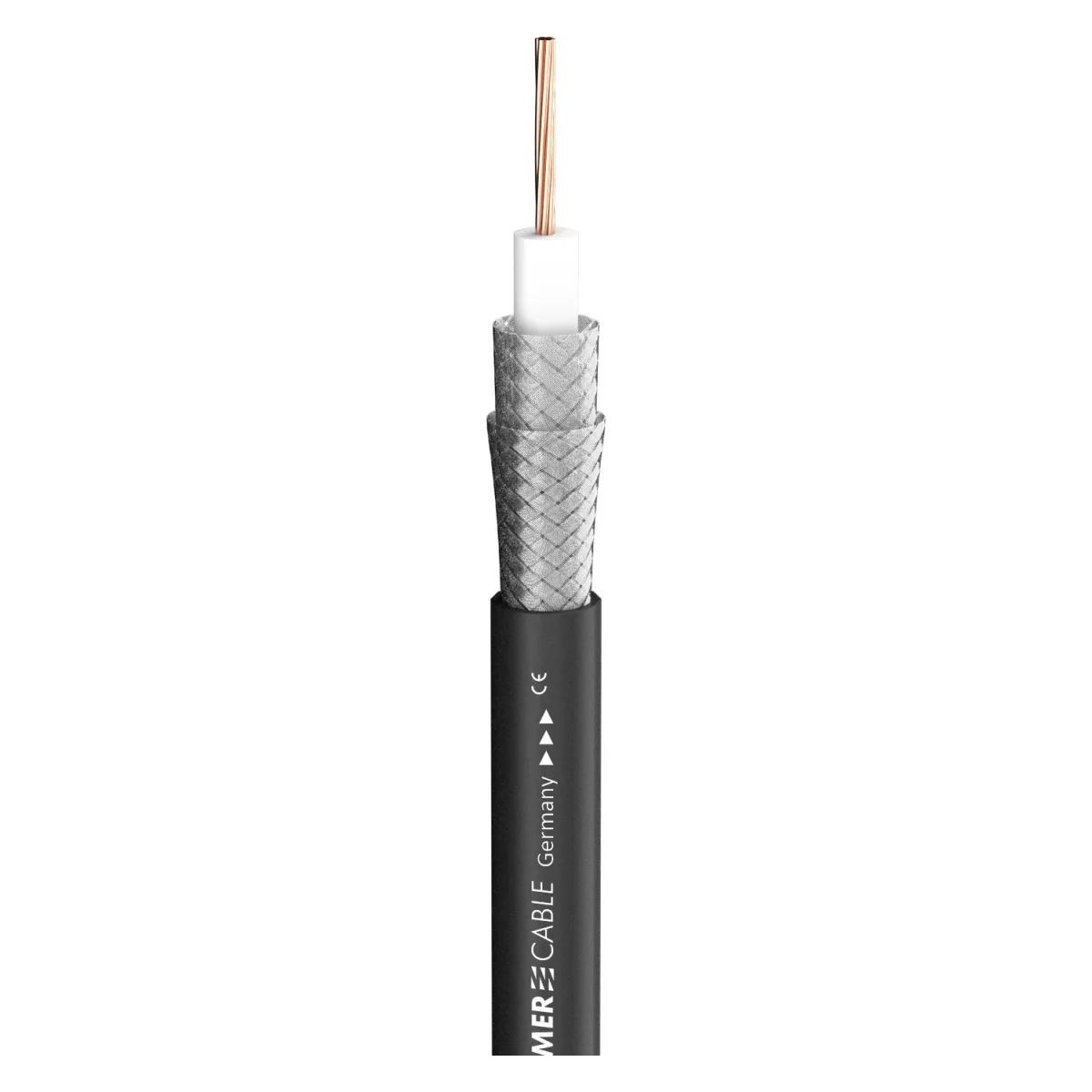

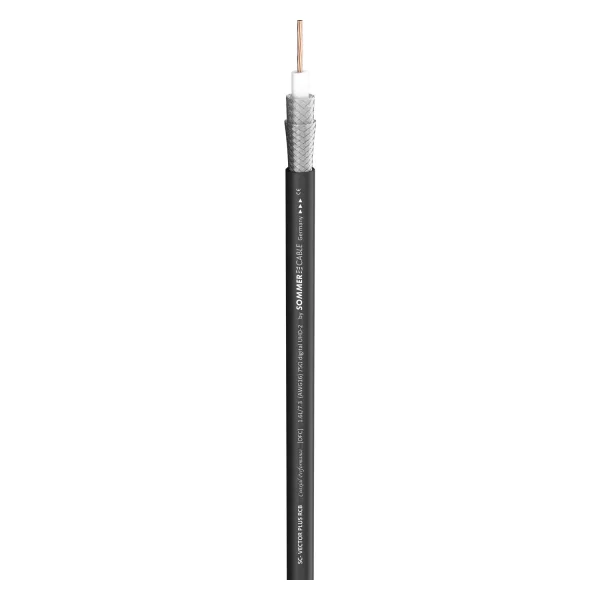

SC-VECTOR PLUS 1.6L/7.3 3G-SDI, sw, PVC
Videokabel SC-Vector Plus RCB 1.6L/7.3; 1 x 1,40; PVC Ø 10,30 mm; 75 Ω in bewährter sorglos Qualität hier online bestellen. 30% Rabatt auf Versandkosten (EU-weit). Mobiler Einsatz outdoor / indoor, Installation, ELA 100 V
| EAN/GTIN | 4049371050456 |
| Hersteller-Nr. | 600-0221 |
| Hersteller | Sommer cable |
Simultanübersetzer...
sind wahre Multitasking-Künstler, die es meisterhaft beherrschen, gleichzeitig zu hören, zu übersetzen und das Übersetzte auszusprechen. Auch bei der HD-SDI-Übertragung können neben der Übertragung des hochauflösenden Videosignals 1080p gleichzeitig zusätzliche Daten, wie 16 bildsynchrone digitale Audiokanäle(AES-3 nach SMPTE 272M und 299M), Timecode-Steuerdaten und Fehlerprüfpakete eingebettet (embedded) werden. Das spart zusätzliche Audio- bzw. Steuerleitungen. Für die großen Bandbreiten von 3G-SDI (2,97 Gbit/s nach SMPTE 424M) ist unsere 3G-SDI-Kabelserie das optimale Transportmittel. Superniedrige Dämpfungswerte von unter 30 dB @ 2,97 Gbit/s werden durch den großen 1.6er-OFC-Innenleiter mit einer speziellen gasgeschäumten Skin-Foam-Skin-Isolation und doppelter Abschirmung erreicht. Die Massivdrahtversion ist ideal für professionelle, medientechnische Installationen in Fernsehstudios und Ü-Wägen, während die trommelbare Litzenversion ihre flexiblen Vorteile bei mobilen Übertragungen ausspielt.
Vorteile:
- Hohe Lebensdauer durch alterungsbeständige Ummantelung
- Konstante, optimierte elektrische Werte durch intelligenten Kabelaufbau
- Gasgeschäumte Skin-Foam-Skin-Isolation für beste Dämpfungswerte und lange Strecken
Anwendung:
- Digitale UHD-SDI-Videoübertragung im professionellen Broadcast-/Ü-Wagen/-Studiobereich, sowie Hochfrequenztechnik und SAT-Antennenbau
- Mobile UHD-SDI Groß-Übertragungen
- Professionelle, medientechnische Festinstallation nach 6G-Standard
| Eigenschaften | 3G-SDI / UHD, Analog, Digital 75 Ω, HDTV, OFC hochreines Kupfer, SDI |
| Einsatzgebiet | ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor |
| Anwendung | Videokabel |
| Farbe | schwarz |
| Aufbau | 02YS(ST)CH1,6L/7,3 |
| Mantelmaterial | PVC |
| Mantel Ø [mm] | 10.30 |
| Mantel Ø ["] | 0.4055 |
| Kanalanzahl (video) | 1 |
| Innenleiter | 1 |
| Innenleiter (video) | 1 |
| Innenleiter (video) [mm²] | 1,54 |
| Innenleiter (video) [sqin] | 0.0024 |
| Innenleiter Ø (video) [mm] | 1,40 |
| Innenleiter Ø (video) ["] | 0.0551 |
| AWG (video) | 16 |
| Abschirmung | doppeltes Cu-Geflecht, verzinnt |
| Bedeckung, opt. [%] | 90, 100 |
| Cu-Litzen (video) | 7 |
| Cu-Litze Ø (video) [mm] | 0,53 |
| Cu-Litze Ø (video) ["] | 0.0209 |
| Leiterisolationsmaterial | Skin-Foam-Skin-PE |
| Leiterisolation Ø [mm] | 7,30 |
| Leiterisolation Ø ["] | 0.2874 |
| Gewicht bei 1 m [g] | 140 |
| Gewicht bei 1000 ft [lbs] | 94.2082 |
| UV-Beständig | Ja |
| Brandlast je m [kWh] | 0,58 |
| Bauform | rund |
| Aufmachung, VPE | 100 m Rolle, 500 m Rolle, 1000 m Rolle |
| Verkürzungsfaktor | 0.82 |
| Temperatur min. [°C] | -30 |
| Temperatur max. [°C] | 80 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [m] | 198 |
| Max. Übertragungslänge (SMPTE 425M, 3G) (ohne Steckverbinder) [ft] | 649.6063 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [m] | 121 |
| Max. Übertragungslänge (SMPTE 2081, 6G) (ohne Steckverbinder) [ft] | 396.9816 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [m] | 72 |
| Max. Übertragungslänge (SMPTE 2082, 12G) (ohne Steckverbinder) [ft] | 236,2205 |
| Breite [mm] | 10,3 |
| Breite ["] | 0.4055 |
| Höhe [mm] | 10,3 |
| Höhe ["] | 0.4055 |
| Kapazität Ader/Schirm bei 1m (video) [pF] | 52,4, 53 |
| Kapazität Ader/Schirm bei 1 ft. (video) [pF] | 15.9715, 16.1544 |
| Dämpfung bei 200 MHz (100m & 20° C) [dB] | 7,3 |
| Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] | 2.225 |
| Dämpfung bei 470 MHz (100m & 20° C) [dB] | 11,5 |
| Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] | 3.5052 |
| Dämpfung bei 862 MHz (100m & 20° C) [dB] | 15,4 |
| Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.6939 |
| Dämpfung bei 1000 MHz (100m & 20° C) [dB] | 15,9 |
| Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 4.8463 |
| Dämpfung bei 1485 MHz (100m & 20° C) [dB] | 20,1, 21 |
| Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.1265, 6.4008 |
| Dämpfung bei 1750 MHz (100m & 20° C) [dB] | 22,8 |
| Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB] | 6.9494 |
| Dämpfung bei 2150 MHz (100m & 20° C) [dB] | 25,3 |
| Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB] | 7.7114 |
| Dämpfung bei 3000 MHz (100m & 20° C) [dB] | 32,2 |
| Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB] | 9.8146 |
| Dämpfung bei 6000 MHz (100m & 20° C) [dB] | 56,5 |
| Dämpfung bei 9000 MHz (100m & 20° C) [dB] | 75,9, 76,4 |
| Dämpfung bei 12000 MHz (100m & 20° C) [dB] | 96,2 |
| Wellenwiderstand [Ω] | 75 |
| Leiterwiderstand bei 1 km [Ω] | 11,1 |
| Leiterwiderstand bei 1000 ft. [Ω] | 3.3833 |
| Schirmwiderstand bei 1 km [Ω] | 3,7, 10 |
| Schirmwiderstand bei 1000 ft. [Ω] | 1.1278, 3.048 |
| BPVo-Euroklasse | Fca |
Keine Maßangaben verfügbar.
