Sommer cable

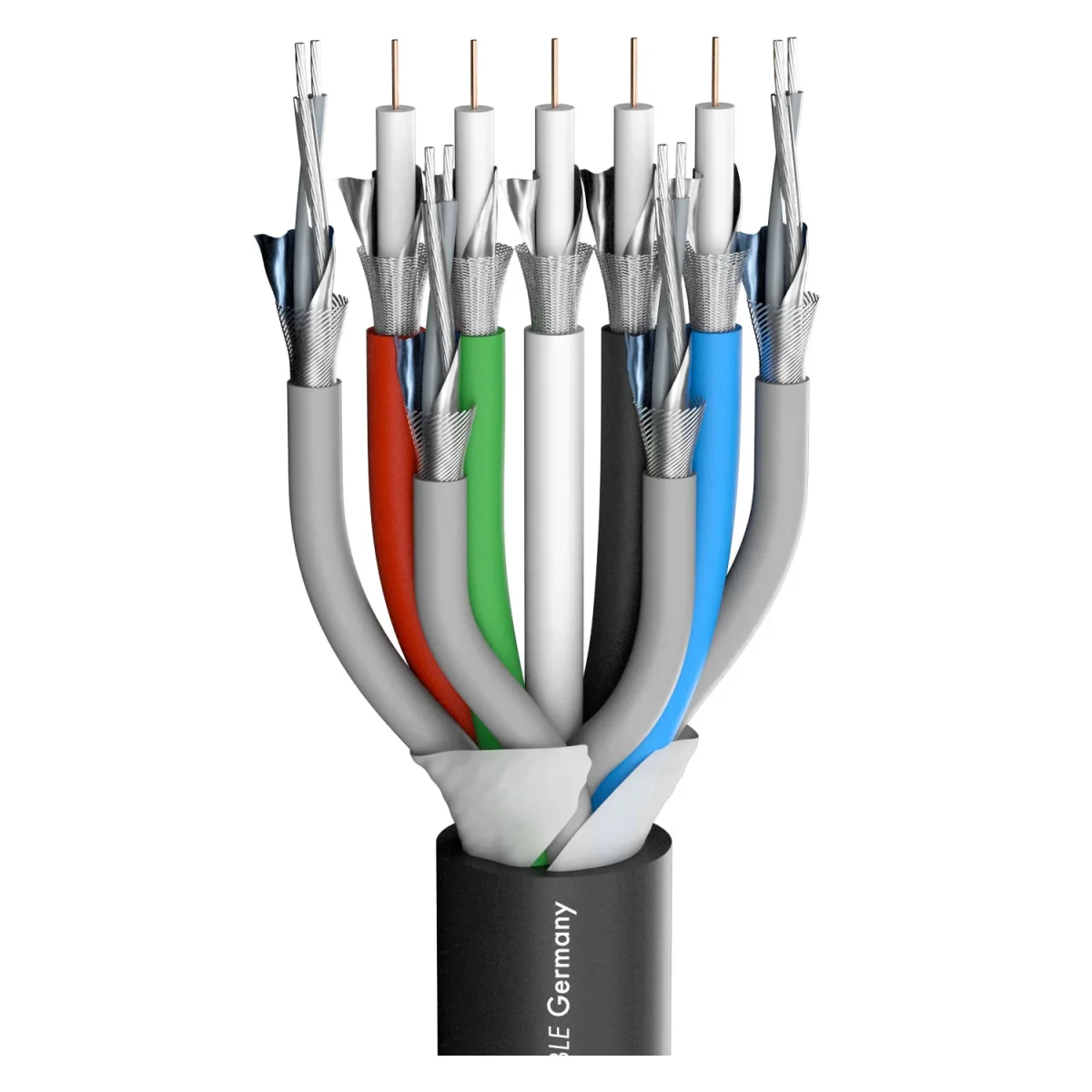

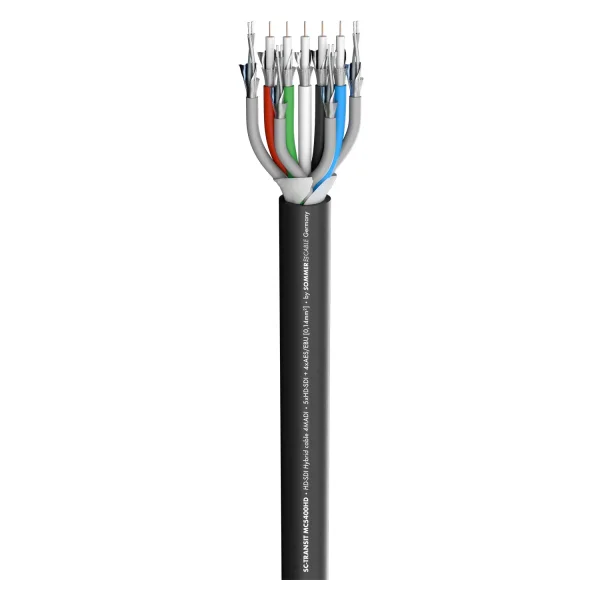

TRANSIT KOMBI MC5400HD 5xVideo+4xAudio

Stehende Ovationen...gibt es oft für Multitalente. Auch die Transit MC5400 Kombi HD-SDI-Serie hat viele Funktionen in einem Kabel. So haben wir die 4 x AES/EBU-Versionen mit 4- bzw. 4+1 x HD-SDI-Koax speziell für MADI-Anwendungen entwickelt – ideal für d…

EAN/GTIN	4049371088084
Hersteller-Nr.	600-1451
Hersteller	Sommer cable

Stehende Ovationen...

gibt es oft für Multitalente. Auch die Transit MC5400 Kombi HD-SDI-Serie hat viele Funktionen in einem Kabel. So haben wir die 4 x AES/EBU-Versionen mit 4- bzw. 4+1 x HD-SDI-Koax speziell für MADI-Anwendungen entwickelt – ideal für digitale Mehrkanal-Recordings und Mixer-Betrieb im Live- und Studiobereich. Gleichzeitig können bis zu 64 Audiokanäle + Separate-Sync über ein HD-Koax digital redundant übertragen werden. Die feinlitzigen AES/EBU- Leitungen ( x 0.07 mm) kümmern sich hier um DMX-, Monitor- bzw. Intercomsignale. Die 5-fach Coax Ausführungen eignen sich auch bestens für den RGBHV-Einsatz.

Vorteile:

Zuverlässige und sehr hochwertige Bild- & Tonübertragung in einem Kabel
Einfach zu crimpen und sehr gute Dämpfungswerte durch Leiter aus Massivdraht
Extrem langlebig durch spezielle Mantelmischung
Geringer Außendurchmesser
Flexibel und gut trommelbar

Anwendung:

Zur Festinstallation bei langen Wegen (Theater, Sportarenen, Medien- & Kongresszentren)
Für die Audio- und Videoübertragung, MADI Live- und Studiobetrieb

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	Bühne / live, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Multikoax & Audio
Farbe	schwarz

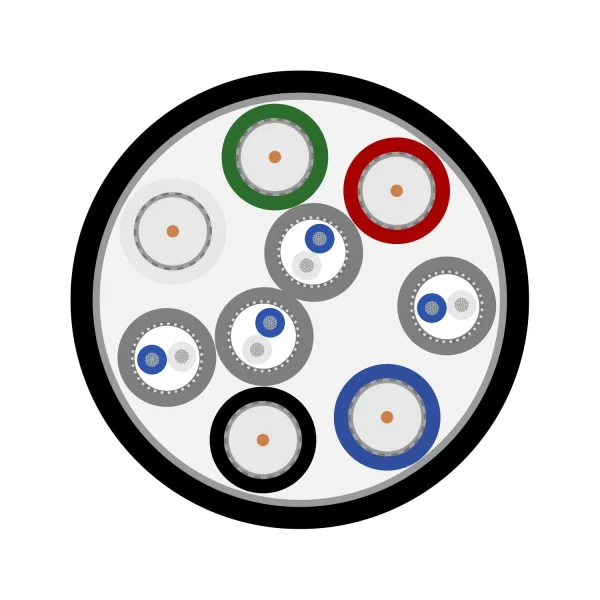

Aufbau	[5LI2YSCY0,60mm+4(2LI2Y0,14mm²)DY]Y
Aufbau (audio)	4(2LIY0,14mm²)(ST)DY
Mantelmaterial	PVC
Mantel Ø [mm]	17.40
Mantel Ø ["]	0.685
Kanalanzahl (audio)	4
Kanalanzahl (video)	1
Innenleiter	7
Innenleiter (audio)	2
Innenleiter (video)	5
Innenleiter (audio) [mm²]	0,14
Innenleiter (audio) [sqin]	0.0002
Innenleiter (video) [mm²]	0,28
Innenleiter (video) [sqin]	0.0004
Innenleiter Ø (audio) [mm]	0,42
Innenleiter Ø (audio) ["]	0.0165
Innenleiter Ø (video) [mm]	0,60
Innenleiter Ø (video) ["]	0.0236
AWG (audio)	26
AWG (video)	23
Abschirmung (audio)	Cu-Wendel, verzinnt
Abschirmung (video)	Cu-Geflecht verz. 95 % + AL / PT-Folie
Bedeckung, opt. [%]	100
Cu-Litzen (audio)	36
Cu-Litzen (video)	1
Cu-Litze Ø (audio) [mm]	0,07
Cu-Litze Ø (audio) ["]	0.0028
Cu-Litze Ø (video) [mm]	0,60
Cu-Litze Ø (video) ["]	0.0236
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	2,80
Leiterisolation Ø (video) ["]	0.1102
Gewicht bei 1 m [g]	380
Gewicht bei 1000 ft [lbs]	255.7081
UV-Beständig	Ja
Brandlast je m [kWh]	1,49
Bauform	rund
Aufmachung, VPE	Meterware
Temperatur min. [°C]	-25
Temperatur max. [°C]	70
Breite [mm]	17,4
Breite ["]	0.685
Höhe [mm]	17,4
Höhe ["]	0.685
Kapazität Ader/Ader bei 1m (audio) [pF]	48
Kapazität Ader/Ader bei 1 ft. (audio) [pF]	14.6304
Kapazität Ader/Schirm bei 1m (video) [pF]	55
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	16.764

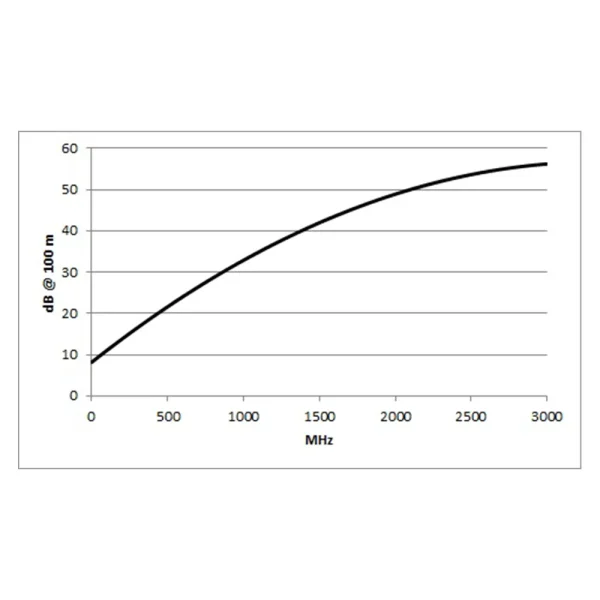

Dämpfung bei 5 MHz (100m & 20° C) [dB]	8,5
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.5908
Dämpfung bei 50 MHz (100m & 20° C) [dB]	9,6
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.9261
Dämpfung bei 100 MHz (100m & 20° C) [dB]	11
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB]	3.3528
Dämpfung bei 200 MHz (100m & 20° C) [dB]	13,8
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.2062
Dämpfung bei 470 MHz (100m & 20° C) [dB]	20,9
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.3703
Dämpfung bei 862 MHz (100m & 20° C) [dB]	29,9
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.1135
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	32,9
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.0279
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	41,6
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.6797
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	45,7
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	13.9294
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	50,5
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	15.3924
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	56,2
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	17.1298
Wellenwiderstand (video) [Ω]	75
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

10,50 €

inkl. USt: 12,50 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

698 Stück verfügbar

Lieferzeit: ca. 3 Tage
