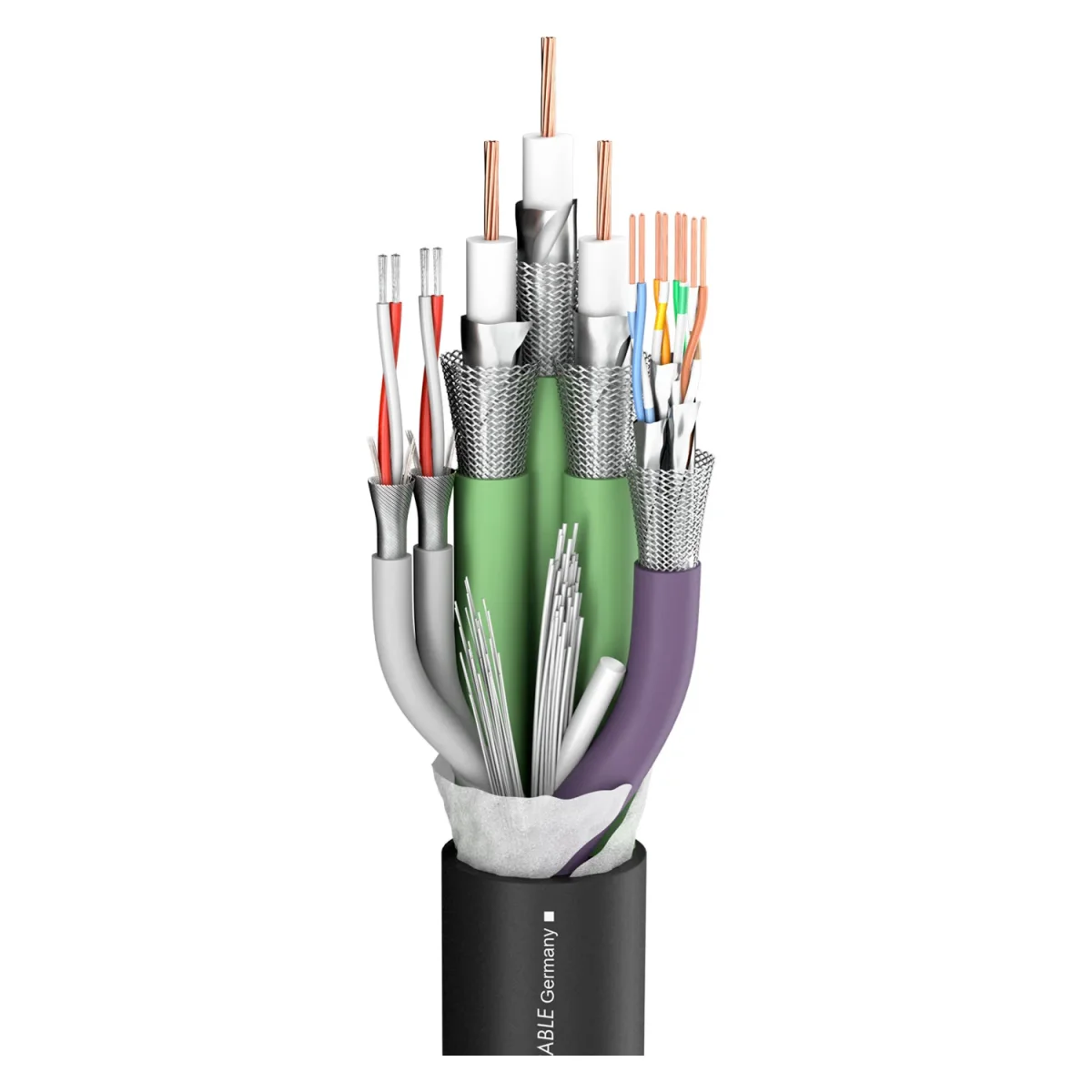

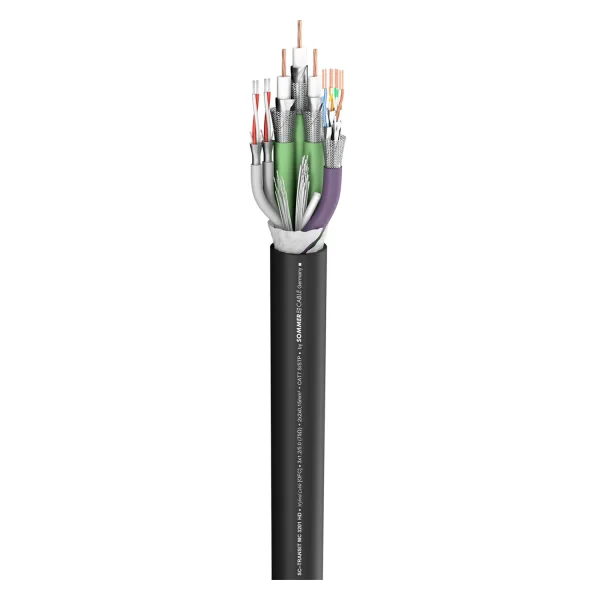

TRANSIT MC 3201 HD

Der Allround-Langlaufspezialist...übt gleichzeitig die unterschiedlichen Disziplinen analoge, digitale Audiosignale und Bild aus – und dies mit konstanter Leistung auf langen Strecken. Über das integrierte 10Gbit-Network-Kabel können Sie zusätzlich digit…

EAN/GTIN	4049371358231
Hersteller-Nr.	600-2781
Hersteller	Sommer cable

Der Allround-Langlaufspezialist...

übt gleichzeitig die unterschiedlichen Disziplinen analoge, digitale Audiosignale und Bild aus – und dies mit konstanter Leistung auf langen Strecken. Über das integrierte 10Gbit-Network-Kabel können Sie zusätzlich digitale Audio-Signale (Ethersound etc.) mit hoher Performance senden. Mit diesem Allrounder sind Sie bestens ausgerüstet mit den aktuellen Übertragungsstandards.

Vorteile:

10 Gbit-fähige Netzwerk- und HD-SDI-konforme Videoübertragung in einem Kabel
Hervorragende Schirmung
Niedrige Dämpfungswerte für Long Distance Übertragungen

Anwendung:

Digitale HD-SDI Long Distance Übertragung inklusive Digital-Audio-Network und Stromversorgung
Ideal für Ü-Wagen-Einsatz, Sport-Events und Großveranstaltungen
Installation (Broadcast, Studio, Konferenzräume, Gebäudetechnik)

Eigenschaften	Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet	Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung	Hybridkabel
Farbe	schwarz

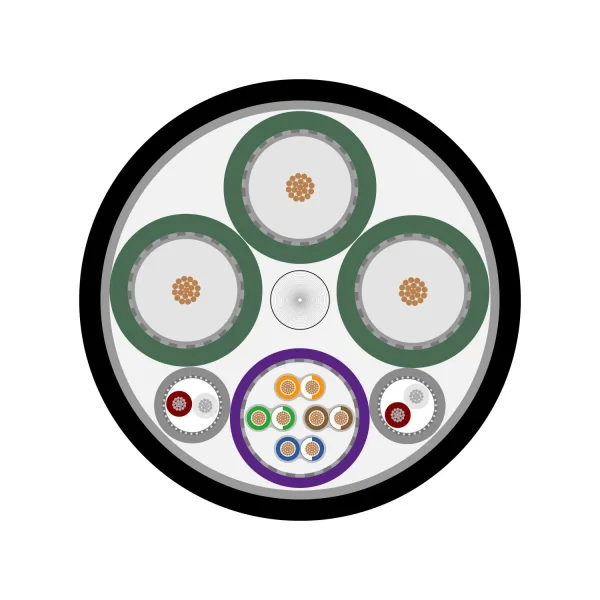

Aufbau	[3LI2YSCY0,1,2mm+2(2LI2Y0,15mm²)DY+SFTP4x2xAWG26/7]Y
Aufbau (audio)	2 x 2 x 0,15mm²
Aufbau (video)	3 x 1,2/5,0
Aufbau (network)	SFTP 4x2x0,14mm²
Mantelmaterial	Soft-PVC
Mantelmaterial (audio)	PVC
Mantelmaterial (video)	PVC
Mantelmaterial (power)	PVC
Mantelmaterial (network)	PVC
Mantel Ø [mm]	20,50
Mantel Ø ["]	0.8071
Mantel Ø (audio) [mm]	3,00
Mantel Ø (audio) ["]	0.1181
Mantel Ø (video) [mm]	6,95
Mantel Ø (video) ["]	0.2736
Mantel Ø (network) [mm]	6,40
Mantel Ø (network) ["]	0.252
Kanalanzahl (audio)	2
Kanalanzahl (video)	1
Kanalanzahl (network)	1
Innenleiter	16
Innenleiter (audio)	2
Innenleiter (video)	3
Innenleiter (network)	8
Innenleiter (audio) [mm²]	0,15
Innenleiter (audio) [sqin]	0.0002
Innenleiter (video) [mm²]	1,13
Innenleiter (video) [sqin]	0.0018
Innenleiter (network) [sqin]	0.0002
Innenleiter (network) [mm²]	0,14
Innenleiter Ø (audio) [mm]	0,44
Innenleiter Ø (audio) ["]	0.0173
Innenleiter Ø (video) [mm]	1,20
Innenleiter Ø (video) ["]	0.0472
Innenleiter Ø (network) [mm]	0,42
Innenleiter Ø (network) ["]	0.0165
AWG (audio)	25
AWG (video)	18
AWG (network)	26
Abschirmung (audio)	CU-Wendel
Abschirmung (video)	Cu-Geflecht + AL / PT-Folie
Abschirmung (network)	CU-Geflecht + AL / PT-Folie je Adernpaar (CAT)
Bedeckung, opt. [%]	100
Cu-Litzen (audio)	19
Cu-Litzen (network)	7
Cu-Litze Ø (audio) [mm]	0,10
Cu-Litze Ø (audio) ["]	0.0039
Cu-Litze Ø (network) [mm]	0,16
Cu-Litze Ø (network) ["]	0.0063
Leiterisolationsmaterial (video)	Foam / Skin-PE
Leiterisolation Ø (video) [mm]	5,00
Leiterisolation Ø (video) ["]	0.1969
Gewicht bei 1 m [g]	432
Gewicht bei 1000 ft [lbs]	390.2913
UV-Beständig	Ja
Brandlast je m [kWh]	3,57
Bauform	rund
Aufmachung, VPE	Meterware
CAT-Type	CAT.7
Verkürzungsfaktor	0,77
Temperatur min. [°C]	-20
Temperatur max. [°C]	75
Breite [mm]	20,5
Breite ["]	0.8071
Höhe [mm]	20,5
Höhe ["]	0.8071
Kapazität Ader/Ader bei 1m (network) [pF]	43
Kapazität Ader/Ader bei 1 ft. (network) [pF]	13.1064
Kapazität Ader/Schirm bei 1m (video) [pF]	52
Kapazität Ader/Schirm bei 1 ft. (video) [pF]	15.8496
Dämpfung bei 50 MHz (100m & 20° C) [dB]	4,6, 16,9
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB]	1.4021, 5.1511
Dämpfung bei 200 MHz (100m & 20° C) [dB]	9,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]	2.8651
Dämpfung bei 470 MHz (100m & 20° C) [dB]	14,7, 50,5
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]	4.4806, 15.3924
Dämpfung bei 862 MHz (100m & 20° C) [dB]	20,4, 77
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.2179, 23.4696
Dämpfung bei 1000 MHz (100m & 20° C) [dB]	21,9, 85,4
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]	6.6751, 26.0299
Dämpfung bei 1485 MHz (100m & 20° C) [dB]	27,2, 109,6
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]	8.2906, 33.4061
Dämpfung bei 1750 MHz (100m & 20° C) [dB]	29,9, 120,2
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]	9.1135, 36.637
Dämpfung bei 2150 MHz (100m & 20° C) [dB]	33,5, 131,8
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]	10.2108, 40.1726
Dämpfung bei 3000 MHz (100m & 20° C) [dB]	40,8, 140,5
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]	12.4358, 42.8244
Wellenwiderstand (video) [Ω]	75
Wellenwiderstand (network) [Ω]	100
Isolationswiderstand bei 1 km (network) [GΩ]	5
Isolationswiderstand bei 1000 feet (network) [GΩ]	1.524
Leiterwiderstand bei 1 km (network) [Ω]	143
Leiterwiderstand bei 1000 ft. (network) [Ω]	43.5864
Schirmwiderstand bei 1 km [Ω]	12
Schirmwiderstand bei 1000 ft. [Ω]	3.6576
Verzögerungsdifferenz max. (Skew)	20 ns @ 100 MHz/100 m
BPVo-Euroklasse	Fca

Keine Maßangaben verfügbar.

Verkaufspreis (Netto)

17,59 €

inkl. USt: 20,93 €

zzgl. 10,00 € Versand • ab 500 € versandkostenfrei

664 Stück verfügbar

Lieferzeit: ca. 3 Tage

Kürzlich angesehen

Sommer cable

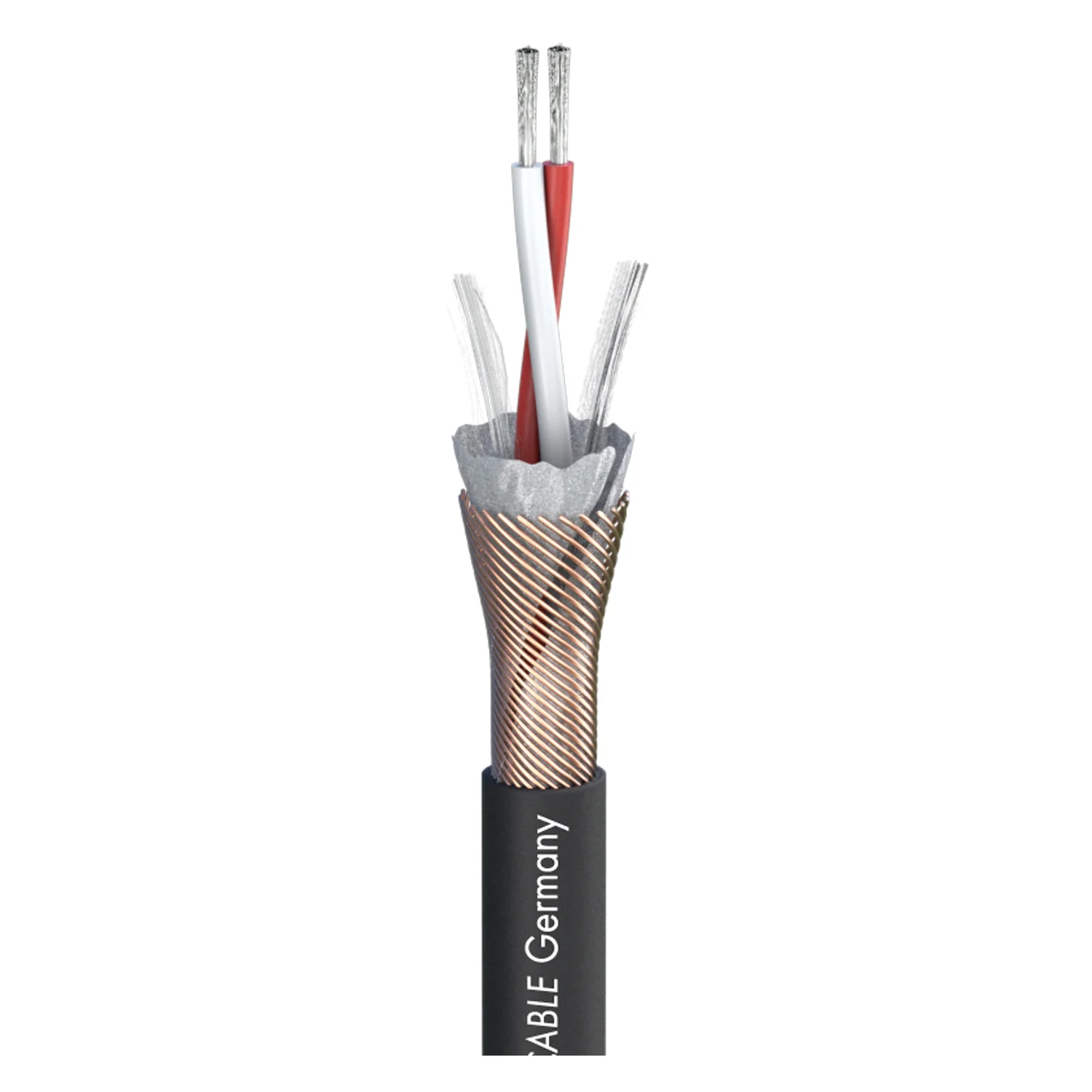

SC-SEMICOLON 2 AES/EBU PATCH Digitalk.
